2017/06/28	＜UBP-X800レビュー、その４９、国内版の取説を読んでみた＞ SONYのサイトから国内版の取扱説明書がダウンロードできるので読んでみました。 違いは、ＡＡＣ音声に関するところですね。 ＡＡＣ音声の入った素材を再生する場合のことです。 日本のＴＶ放送を録画したＤＩＳＫを再生する際の話ですね。 ＵＳではＡＡＣは使っていないので、国内版にはＡＡＣ音声の扱いが必要になってきます。 違いではないのですが、最近のＳＯＮＹさんの取扱説明書は図が非常に少なく、文字ばかりでよくわからないことが多いと思います。 たとえばＨＤＲのダイナミックレンジ変換機能の説明では、どうやったらオプション機能に入れるのかの説明にはリモコンの図があればよくわかります。 また、１，２，３，４，５をスライダーで選択することになっていますが、この時の画面の絵くらい入れてほしいものです。 UBP-X800で採用されている、絵を見ながら、音を聞きながらリモコンのオプションボタンで操作するというのは非常に便利であり独特の操作方法だと思います。 オプションでしか操作できない項目もあるので、ここらの説明も図解してくれると操作に慣れるのに時間がかからずに済むと思います。 私はこのオプションで操作するＨＤＲダイナミック変換の項目を見つけるまで１週間ほどかかってしまいました。

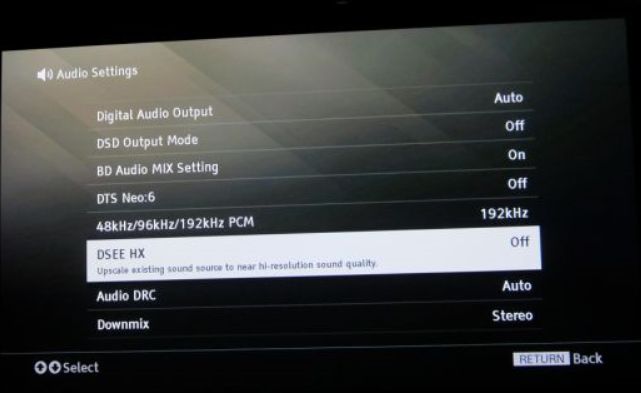

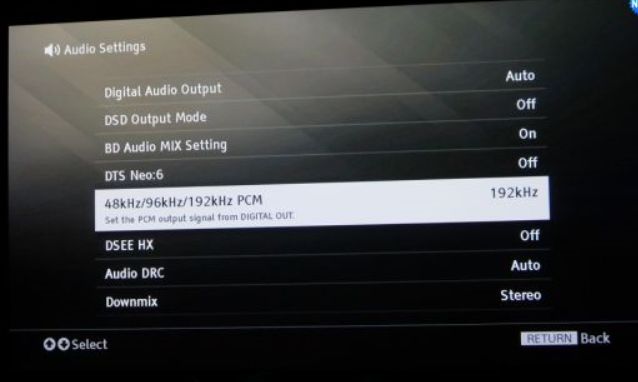

2017/06/25	＜UBP-X800レビュー、その４８、ＣＤのアップサンプリングに関し訂正＞ 5/10,11に書いたＣＤのアップサンプリングに関し、間違ったことを書いていましたので訂正します。 まず、SETUP>Audo　Ｓｅｔｔｉｎｇ　にある48kHz/96kHz/192kHz PCMのところ。 アップサンプリングの周波数ではなく、接続する相手の装置がどこの周波数まで受け取ることができるかを設定する項目でした。 日記には 設定項目の中に[48kHz/96kHz/192kHz PCM] というのがある。 192ｋHzにセットしてCDをかける。 HDMIで繋がっているTA-DA5800ESの表示窓には88.2ｋHzと表示される。 なぜ、176.4ｋHzではないのだろうか？ 192kHzに設定しても、この周波数でアップサンプリングしてくれるわけではないので176.4kHzではないのは当然。 88.2kHzになっていたのは、DSEE HXをＯｎにしてあったため。 Onにすると、倍の周波数にアップサンプリングしてくれるようで、元がＣＤで44.1kHzであったため88.2kHzになっていたということでした。 ソニーによると、44.1kHz16bitを88.1kHz24bitにしているようですが、ＡＶアンプでは24bitになっているかは確認できません。 なんとか24bitを確認したいものです。 5/10,11の日記も訂正しておきましょう。

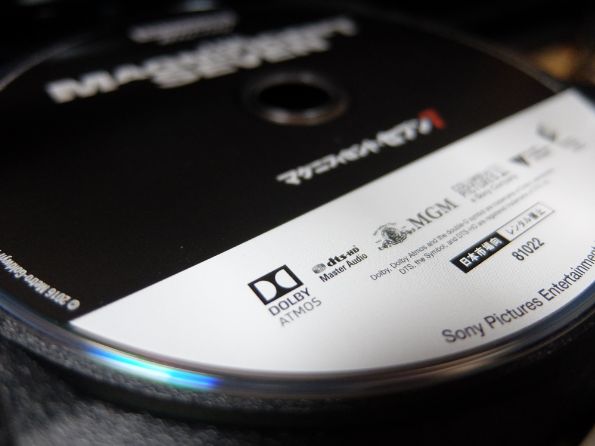

2017/06/23	＜UBP-X800レビュー、その４７、２Ｋ環境にも投資効果大＞ UBP-X800は２Ｋの装置にも出力できる。 ちなみにスカパーの４Ｋ放送の受信機SONY FMP-X7は映像を２ｋ装置に出力できない。 ドルビーアトモス環境をお持ちの方なら、効果は大きい。 たとえばこのＤＩＳＫ「マグニフィセント・セブン」。 4K Ultra HDはドルビーアトモス。 ブルーレイではDTS-HD Master Audio7.1ｃｈ。 ＵＢＰ−Ｘ800があれば、「マグニフィセント・セブン」をドルビー・アトモス音声で鑑賞できる。 「マグニフィセント・セブン」の冒頭、金鉱を爆破する炸裂音が響く。 炸裂音とそれに呼応する残響音で広い荒野が見る者の狭い部屋（？）に現れることになる。 「マグニフィセント・セブン」の冒頭の音はかなり驚かされるシーンだ。 ほかの映画では味わうことのできない音作りだろ思う。 ＜ソニーストア大阪での4Ｋ再生ソフト＞ ソニーストア大阪に置いてあるUBP-X800での再生ソフトはチャッピーでした。 ＨＤＲの特長がよく出るとか、４Ｋと２Ｋの違いがよくわかるとか理由があって選ばれたのでしょうね。 機会があれば見てみたいソフトに入れておこうと思います。
2017/06/22	＜UBP-X800レビュー、その４６、UBP-X800発売＞ ソニーストア大阪で案内してくれた方がおっしゃっていました。 これが（UBP-X800）本日発売されたばかりの新製品です。 いよいよ国内版が発売です。 ＨＤＲに対応していないモニターへ出力している方の調整設定が気になるところですね。 私はこうやっていると教えていただければ、この日記に書いていきますので連絡ください。 ＴＶ，プロジェクタ問いません。 よろしくお願いいたします。
2017/06/21	＜UBP-X800レビュー、その４５、ソニーストア大阪に行ってきた＞ ソニーストア大阪に行ってきた。 ソニーストア大阪は、私にとって行きにくい場所です。 行きにくい原因は、ロケーションではなくて、ソニーストアの周りの環境です。 日本橋の電気街にあるのなら、ものすごく行きやすいのですが。 同じビルには劇団四季やファッション関連のお店がいっぱい入っています。 ソニーストアが入っていなかったら、一生入らないであろうビルです。 それはさておき、何しに行ったのかというと、国内版のUBP-X800で「フィガロの結婚」のＤＩＳＫが再生できるのかの確認です。 結論から言うと、再生できませんでした。 ソニーストア大阪にはUBP-X800が２台置いてありました。 液晶ＴＶとセットでの展示が１台。 プロジェクタを置いてある部屋に１台です。 最初は液晶ＴＶのそばのUBP-X800でトライ。 症状はうちと一緒でした。 つぎにプロジェクタに繋いであったUBP-X800でトライ。 症状は一緒。 ということで、国内向けの２台のUBP-X800で試しましたが再生できずという結果に終わりました。 UBP-X800のソフトウエアアップデートを待つことになりそうです。 国内向けUBP-X800を見てきたのですが、当たりまえですがメニューが全て日本語表記なのですごく新鮮でした。 今思うと、HDR Conversionという英語を、どういう日本語表記にしてあるのかを見てきたらよかったと反省しております。 「HDRコンバージョン」かなあ

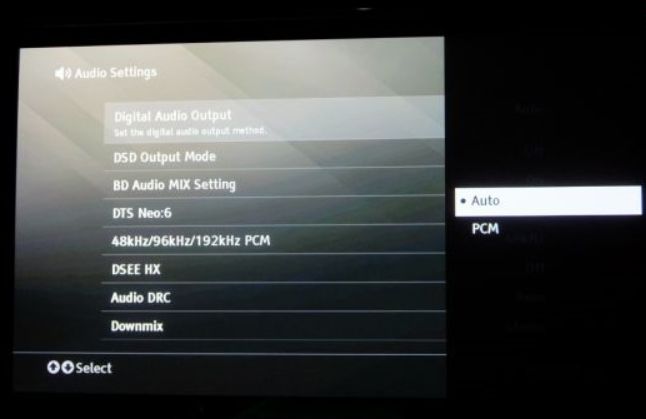

2017/06/20	＜UBP-X800レビュー、その４４、Ｄｏｌｂｙatmos再生時に＞ 「マグニフィセント・セブン」を、４枚目の4K Ultra HDのとして購入した。 このＤＩＳＫ、音声(英語)はDolbyatmos。 うちでは、ＡＶアンプがアトモスに対応していないので、アンプの表示はDolbyTrueHDとなる。 鑑賞中にふとＡＶアンプを見ると音声フォーマットがリニアＰＣＭ7.1ｃｈとなっていた。 おや、DolbyTrueHDではないのかと不思議に思っていた。 UBP-X800の音声設定（Ｄｉｇｉｔａｌ Audio Output）だが、よく見るとリニアＰＣＭとＡＵＴＯの２択である。 ブルーレイプレーヤーではこのようにリニアＰＣＭとダイレクト（ビットストリーム）とＡＵＴＯ設定が普通じゃないかなと。 UBP-X800とＡＶアンプの電源を入れなおすことで、なんとかDolbyAtmos表示にできた。 微妙なＨＤＭＩの仕様でリニアＰＣＭ接続になってしまったのだろうが、これは避けたい。 是非とも、ファームアップデートでビットストリーム設定を追加して、明示的にビットストリーム接続ができるようにしてほしいものだ。

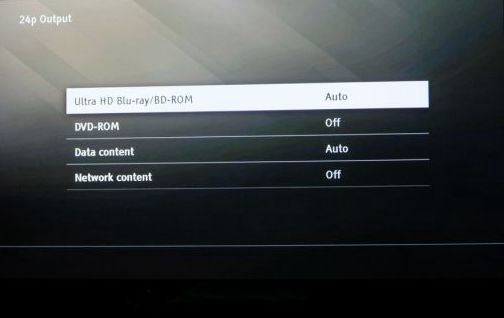

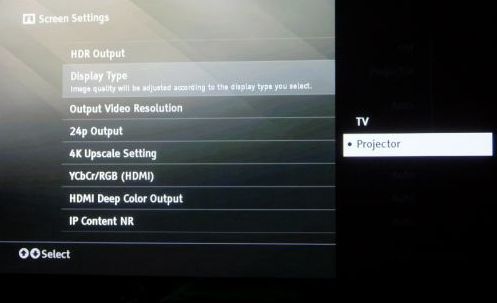

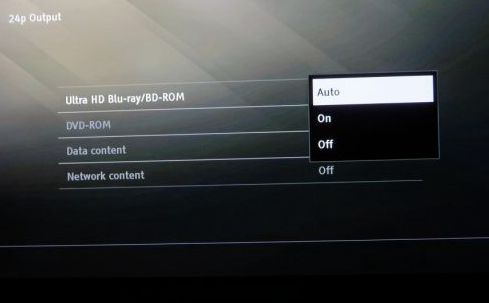

2017/06/19	＜UBP-X800レビュー、その４３、フィガロの結婚が再生できない件＞ フィガロの結婚の再生問題、UBP-X800の再生設定を変更してみましたが、再生できませんでした。 やったことの記録です。 SONY(US)さんからのアドバイスの中の項目です。 ２４Ｐの再生設定は、スクリーン設定の中にあります。 出力機をＴＶにするか、プロジェクタにするかの設定もここにあります。 ２４Ｐ設定はメディア別に設定可能です。 ＡＵＴＯ，ＯＮ，ＯＦＦです。 ＯＮだったのでＡＵＴＯに変更しました。 再生はできませんでした。 残る手段は、ＳＯＮＹストア大阪や販売店へＤＩＳＫを持ち込んで再生してみるとかですね。 機会を見て、頑張ってみますか。
2017/06/18	＜UBP-X800レビュー、その４２、フィガロの結婚が再生できない件＞ ＳＯＮＹ（ＪＰ）サポートから返事がありました。 購入した国のサポートに問い合わせてくださいとのことでした。 そりゃそうですわね。 ということで、ＳＯＮＹ（ＵＳ）へ問合せ。 すると、時差の関係か寝る前に出した回答が朝到着していました。 ハードウエアリセットをしてくれとか、ＤＩＳＫをクリーニングしてくれとか、設定を初期化してくれとか…。 その中で気になることが。 再生の設定で24Ｐ設定に関するところがあるのですが、これを２４Ｐにしていたかも。 フィガロの結婚は映画ではないので24Ｐではありませんよね。 この設定変更で再生できるかもしれません。 いま、外なので帰ってからやってみます。
2017/06/17	＜UBP-X800レビュー、その４１、UBP-X800キャンペーン、4K ULTRA HDブルーレイソフトプレゼント＞ 「パッセンジャー」をプレゼントしてくれようです。 ＵＳ（本体299ドル）でのキャンペーンは２枚、しかも選べた。 日本版のＵＨＤソフトは価格が高いので仕方がないところか。 ないよりまし。 フィガロの結婚が再生でいない件は、ソニーに問い合わせ中です。

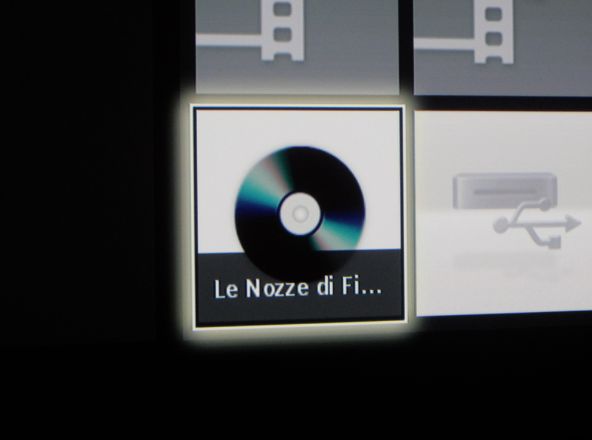

2017/06/16	＜UBP-X800レビュー、その４０、UHDフィガロの結婚、UBP-X800で再生できなかった＞ アマゾン経由でＩｍｐｏｒｔＣＤへ注文したフィガロの結婚。 ２週間ほどで到着し、さてさてと楽しみにしていたのに再生できなかった。 下の画面がその様子。 ＤＩＳＫは認識しているのがわかる。 再生しようとクリックすると画面が真っ暗になり、通常なら再生画面が出てくるところ。 再生画面が出てこず、この画面に戻る。 リージョンコード絡みなら、画面に表示してくれるはず。 ３枚目の4K Ultra HD Blu-Ray DISK。 不発に終わりました。

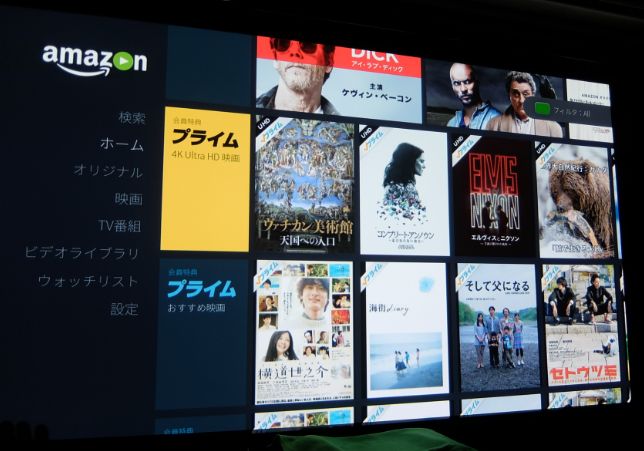

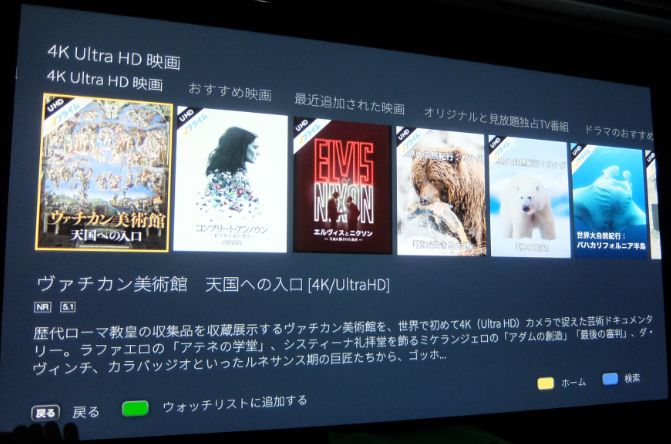

2017/06/15	＜UBP-X800レビュー、その３９、UBP-X800で日本のアマゾンビデオが見れるようになった＞ これから、日本で発売されるUBP-X800を購入される方には関係ない話であるが、私にとっては非常に重要な出来事。 日本のアマゾンビデオが見れるようになった。 アマゾンビデオはＰＳ３で見ていた。 ＰＳ３だと４Ｋの素材を見ることができない。 これだけのために、DMP-UB90を買おうかと考えていたところ。 どうやら、日本のアマゾンビデオがUBP-X800に対応したようだ。 このできごとは、予定していなかっただけにうれしい。 さらに、日本のＹｏｕＴｕｂｅも合わせてみることができるようになった。 UBP-X800、６月下旬発売。 環境はちゃくちゃくと整っていっているようです。

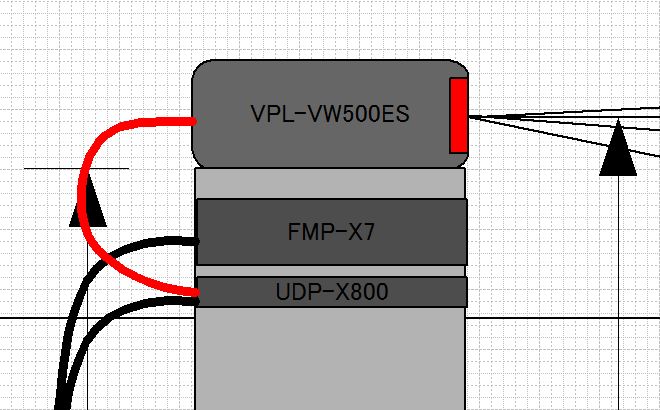

2017/06/13	＜UBP-X800レビュー、その３８、UBP-X800 配置変更＞ UDP-X800の移設といっしょに、HDCP2.2を要求する機器FMP-X7も移設した。 FMP-X7の移設は、アンテナ線も必要なので厄介だが、メリットも大きいということで断行。 メリットというのは、VPL-VW500ESとの接続。 VPL-VW500ESの入力端子でHDCP2.2に対応しているのは一か所だけ。 この端子にFMP-X7 UBP-X800を接続することになる。 セレクタを使っていたが、やめた。 現在は、シンプルにケーブルの抜き差しで対応。 このとき、VPL-VW500ESの端子で抜き差しすると、VPL-VW500ESの端子が緩くなってくる心配がある。 ケーブルの抜き差しでどこかの端子が緩くなてくるのであれば、装置の価格に面でプレーヤー側に押し付けることにした。 １ｍのケーブルを用意して下図のようにVPL-VW500ESと装置をつなぐ。 VPL-VW500ES側は固定。抜き差ししない。 プレーヤー側で抜き差しする。 長年の抜き差しでゆるくなってくるのはプレーヤー側。 プレーヤーは安いので、ゆるくなれば買換え。 ということにした。 また、こうすることで、映像のＨＤＭＩケーブルは１ｍになる。 １ｍのケーブルなら、ちょっと高価なケーブルも購入できる。 １０ｍのケーブルは音声しか通さないので、高価なケーブルは不要。 しばらくこれでやってみます。

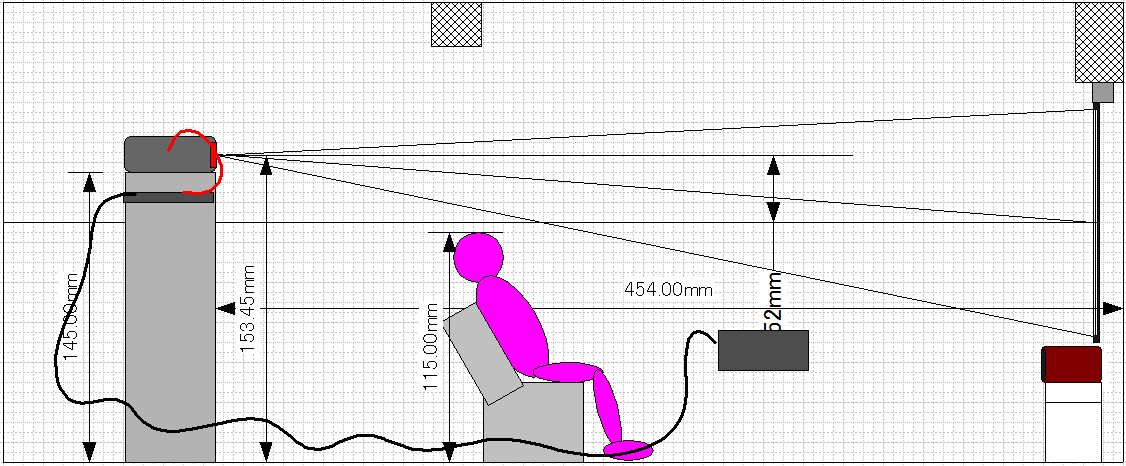

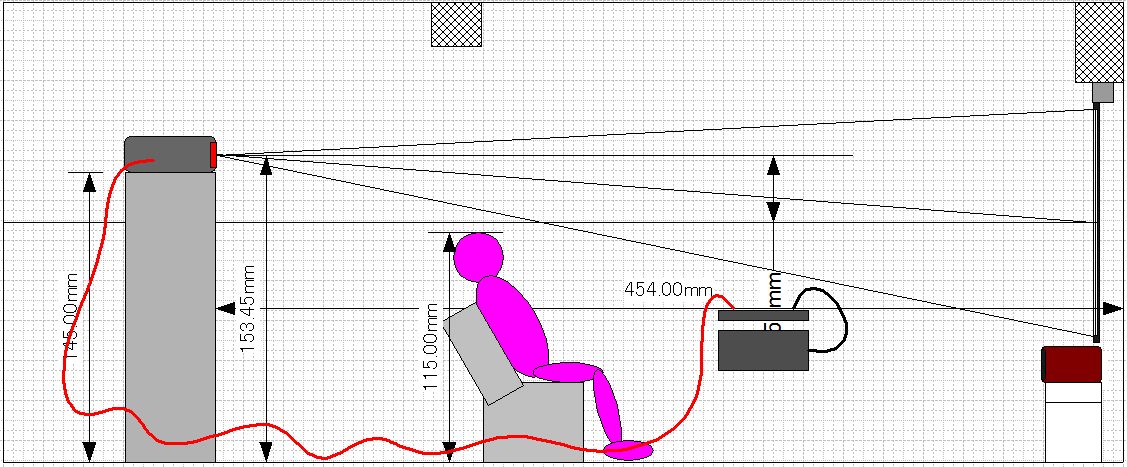

2017/06/12	＜UBP-X800レビュー、その３７、UBP-X800 配置変更＞ UBP-X800の場所を移動した。 目的はUBP-X800とプロジェクターの距離を短くすること。 これまでが、これ シアターを横から見たところ。 うちの機器はスクリーンに向かって左側の壁面に配置。 そこに、ＡＶアンプとUBP-X800を設置。 UBP-X800はＨＤＭＩケーブル２本使い。 映像用ＨＤＭＩケーブルは赤。 音声用ＨＤＭＩケーブルは黒で表示してみた。 映像用は１０ｍ、音声用は１ｍ。 理想は映像用は短く、音声用は長くてもＯＫ。 配置替えを行った結果がこれ。 UBP-X800をプロジェクタそばに持ってきた。 映像用は１ｍ、音声用は１０ｍになった。 これで、絵がきれいになりましたと言いたいところなんだが、 正直、違いがわからんのよねえ。 まあ、やってみなければずっと後悔するので、やってみました。 ということで。 実はこの配置には、もう一つメリットがあるんですが、それはまたこんど。
2017/06/11	＜UBP-X800レビュー、その３６、Panasonicの技術者が語るダイナミック変換＞ YouTubeのUBZ1開発者インタビュー　画質編�A　[ダイナミックレンジ変換]【パナソニック公式】で技術者がこう語っている。 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ ダイナミックレンジ変換調整に関してはＵｌｔｒａＨＤブルーレイの規格書にはしなさいということだけの規定があって 具体的にこういう処理だという規定は書かれていません。 そのため、メーカー独自のノウハウでそこを規定することになります。 +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ ＵｌｔｒａＨＤブルーレイの規格書なんて、素人が入手することはできない。 できたとしても、ここまで読み取るのは至難の業であろう。 ということは、ダイナミックレンジ変換というのは自由にやっていいわけだ。 どれが正しいというものではない。 使う側が、自分の好みで画質調整のように仕上げていっていいわけだ。
2017/06/07	＜UBP-X800レビュー、その３５、１０段階のHDRConversionを探る、液晶ＴＶ編（その1３）＞ 液晶ＴＶの場合とプロジェクタの場合を比較してもう少し差が出るものだと思っていた。 特に、明るいところと暗い所。 たとえば、プロジェクタのほうが黒を表現できるとか、液晶ＴＶのほうが明るい白を表現できるとかそういうことだ。 でも、数値でみると大きな差はなかった。 しいて言うなれば、中間域でのトーンカーブが液晶ＴＶのほうが緩かった。 そこで、改めて液晶ＴＶの調整を試みた。 ここからは、私の好みがいっぱい入るので、ほんの一例ということで読んでください。 UBP-X800のDisplayType設定は液晶ＴＶであろうが、プロジェクタであろうがProjectorにセットする。 液晶ＴＶデフォルト値で、「ハドソン川の奇跡」を再生する。 すると、なかなかきれいな画像を出してくれる。 これでいいんじゃないの、と思われる方はそれでいいと思う。 好奇心旺盛な方は、リモコンのオプションボタン＞HDRConversionで 現在の設定が３になっていることを確認の上、スライダーを１、２、３、４、５へ自由に動かしてみてほしい。 決定ボタンを押さなくても効果が見れる様になっている配慮がうれしい。 調整画像がリアルタイムにわかる。 １は白黒がはっきりとし、５はぼんやりとしてくる（眠たい絵）。 ダイナミックレンジを広げた表示をすると（５）眠たい絵になるのだ。 これをＤレンジを広げたまま、シャキッとさせるのがガンマ補正。 ＴＶのリモコンでガンマ補正を最弱にセット。（一番暗くなる方） これで、若干黒が浮いているので、ＴＶ調整の明るさを若干落とす。（50＞40） さいごに、ＴＶの色の濃さ項目で好みの濃さに調整する。 これがおとぷりさんの設定。 同じようにやってみて、なんじゃこの絵はとおもわれたかたは、しばらく我慢してみてください。 このＤＩＳＫ、いろんなシーンがありますが、どのシーンも合格点で見せてくれると思います。 現時点での調整パラメータ（今後変わるかもしれませんよ） 項目 UBP-X800 DisplayType Projector/TV Projector UBP-X800 HDRConversion 1/2/3/4/5 5 KD-55X8500B ガンマ補正 弱/中/強 弱（暗くなる方） KD-55X8500B 明るさ 0-50-100 40 KD-55X8500B 色の濃さ 好み

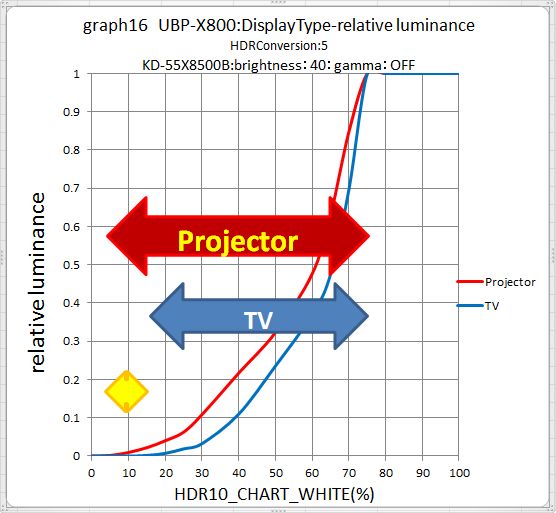

2017/06/06	＜UBP-X800レビュー、その３４、１０段階のHDRConversionを探る、液晶ＴＶ編（その1２）＞ HDRConversion設定の５でプロジェクタ設定とＴＶ設定をくらべてみます。　 カーブの形が若干異なりますが、これはプロジェクタの液晶とＴＶの液晶のデバイスの差でしょうか？ 出力機の差による違いはないという見方もできます。 もう少し考えてみます。

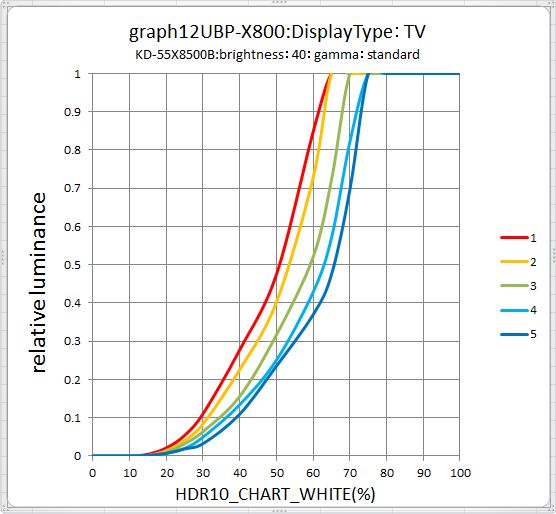

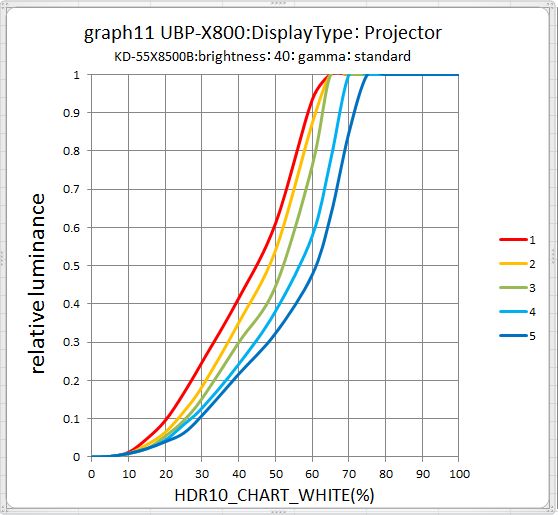

2017/06/05	＜UBP-X800レビュー、その３３、１０段階のHDRConversionを探る、液晶ＴＶ編（その1１）＞ ちょっと時間を置きましたが、液晶ＴＶ編、スタートです。 ＳＯＮＹが用意したプロジェクタとＴＶの設定。 何を意図したものなのでしょうか？ さっそく照度計とＨＤＲ10のチャートを用意して測定開始。 プロジェクタで測定の場合は、スクリーンの上で測定器のセンサをプロジェクタに向けて測定しました。 液晶ＴＶの場合、照度計のセンサはスクリーンに向けます。 部屋の状態ですが、真っ暗にしました。 プロジェクタの場合と条件をそろえるためです。 HDRConversion設定の５段階と各明るさのチャート測定結果から。 プロジェクタ設定ではチャート０％は見えません。 ５％で見え始めます。 ただし、５，１０％あたりはチャート中心の白い領域は非常に暗く、部屋を明るくすると、 チャート部と周辺の真っ黒な部分と見分けがつきにくいです。 部屋を明るくした場合、１５％から上、明るいほうは区別がつきます。 ひょっとしたら、プロジェクタとＴＶ設定は部屋の明るさを考慮した設定なのかも・・・・。 マウスカーソルを合わせると、VPL-VW500ESのデータが現れ比較しやすくなります。 こちらは出力装置としてＴＶを選択した場合。 こちらは０，５，１０％のチャートは見えません。 １５％あたりから、わずかに見え始めます。 マウスカーソルを合わせると、VPL-VW500ESのデータが現れ比較しやすくなります。 この結果をどう見るか。 考えてみましょう。

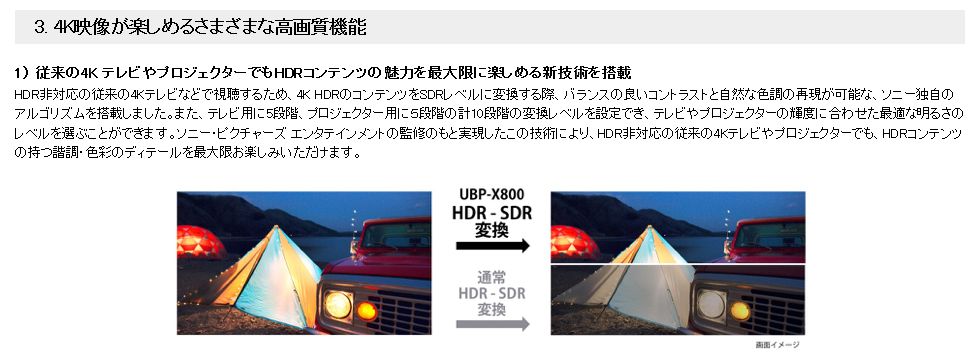

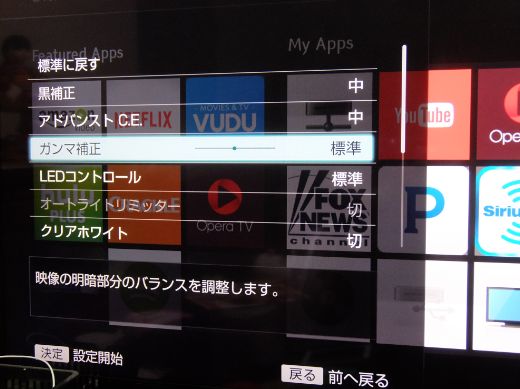

2017/06/02	＜UBP-X800レビュー、その３２、１０段階のHDRConversionを探る（その10）＞ SONYのプロジェクターVPL-VW500ESでの評価はひとまず終えることにした。 ここで得られたデータをもとに、今度は液晶ＴＶの場合はどうなるかを調べてみる。 液晶ＴＶは2014年４月発売のＨＤＲ未対応の４Ｋ液晶ＴＶ。 ＳＯＮＹ　KD-55X8500Bを使います。 まずはUBP-X800をKD-55X8500Bのそばに持ってきて、ＨＤＭＩで接続します。 HDCP2.2に対応しているKD-55X8500BのHDMI2を用います。 「ハドソン川の奇跡」を再生し、画質を観察します。 ＴＶは不思議ですね。 どんな設定でも、きれいに見えます。 画質調整は不要かと思われたのですが、そうでもなさそうです。 UBP-X800の設定とKD-55X8500Bの設定を触ってみた印象ですが、 黒がかなり潰れているように見えます。 プロジェクタのときは、黒の情報がもう少しあったような気がします。 設定をどう変更しても、黒がつぶれたままで、浮いてきてくれないんです。 このあたりは、おいおいわかってくると思います。 プロジェクタの場合と同じような調整をしようと思うと、ＴＶにガンマ補正が必要になります。 KD-55X8500Bにガンマ補正機能はついているのかを調べると、ありました。 こんなふうに、ＳＤＲのＴＶでＨＤＲのソフトを再生する際の機器の調整方法を調べていきます。 それでは。 ちょっとおまけ。 PanasonicのプレーヤーDMP-UB90には、明るさ調整と色の濃さの調整があるらしいです。 プレーヤーでこの調整ができるのはいいですね。 ＳＯＮＹ　UBP-X800にはない機能です。 Ｄレンジを単純に広くすると、色は薄くなると思うんです。 乱暴な言い方をすると、色が濃い（薄い）というのは色分解した後のＲＧＢの各信号の出力差が大きい（小さい）ことだと思うんです。 色純度が高くなる（低くなる）といってもいいかもしれません。 絵のダイナミックレンジを広げると、ＲＧＢの各信号の差は小さくなります。 理由はダイナミックレンジを広げることは、大きな信号まで飽和させずに取り込むことになります。 すると、ある明るさでのＲＧＢ信号の大きさは圧縮（変換）することになります。 圧縮（変換）するとＲＧＢの信号差も一緒に小さくなります。 ＲＧＢの各信号の差が小さくなると、色が薄くなるわけです。 色が薄いとか、コントラストのない画像とか、眠たい画像といわれることになるわけです。 そこで、ダイナミックレンジを広くした場合でも、色ののりを同じくするためにプレヤー側で色を濃くしておきたいと考えるわけです。 ＳＯＮＹのプレスリリースにもここらあたりのことが書いてあるような気がします。 ここを読むと、色の濃さなどを含め、HDRConversionで解決したとありますね。
2017/06/01	＜UBP-X800レビュー、その３１、ＨＤＲの比較用にＳＤＲの4K ULTRA HDを注文＞ 4K ULTRA HD ブルーレイ、なんて長い名前だ。 この規格のＤＩＳＫを探す時に、キーワードに困る。 変にブルーレイという言葉がついてきてるし、4K ULTRA HDもスペースが入ってすっきりしない。 HD DVDのときと同じだ。 ＤＶＤのような３文字でビシッと決められなかったのだろうか？ それはさておき、ＨＤＲの4K ULTRA HDばかり扱ってきたので、比較用にＳＤＲの4K ULTRA HD ＤＩＳＫが欲しくなった。 なかなかないわけだが、これを注文した。 到着まで時間がかかりますが、待ちましょう。
