ニッケル水素電池外部ケースの自作

この自作はかなり危険な結果を招くおそれがあります。
バッテリーのショート，極性の間違いが原因で，火災、やけど，機器の故障など発生いたします。
もし、このページを参考にされる場合は、以上のことを十分にご理解の上、ご本人の責任にてお願いします。
なお、このページの管理者はこの件についてはいかなる責任も負いかねます。
どうか、ご理解のほどよろしくお願いいたします。

このケースとケーブルのセットを送料込み（メール便）１０００円でお分け致します。
ただし，これを使って何か事故などが起こった場合の責任は取れません。
この点をご理解ください。
それでも良いよという方，納期などのお問い合わせ，お気軽にメールください。
ただ今在庫を切らしております。
申し込んでいただいてから２，３週間かかる場合があります。
~~在庫３台あります。(2005年６月１２日現在)~~
ニッケル水素電池外部ケースの領布は２００７年３月２８日をもって終了させていただきました。
どうもありがとうございました。

使い方についての注意点を書いてあります。
~~ご注文前に、~~御一読ください。
ニッケル水素電池外部ケースの使い方

	単三型ニッケル水素電池５本用（６Ｖ）外部電池ケースを作ってみました。容量は電池によります。ちなみのこのＹＵＡＳＡのHRY-AAUは 1600mAhです。 1A使用で1600/1000=1.6h=96分もちます。

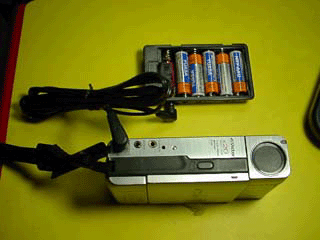

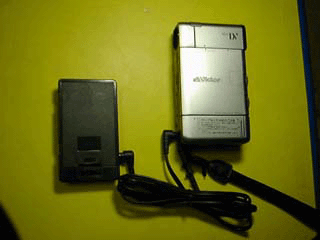

こんな感じで使用します。電池ケースはポケットにでも入れて下さい。電池の持ちが悪いので有名なＶＩＣＴＯＲ　GR-DV1です。純正電池は３．６Ｖ１２５０ｍＡｈですが外部電源は６Ｖです。これで、再生だけなら８０分。録画時で約６０分もちます。純正電池はカタログ上３０分用となっています。

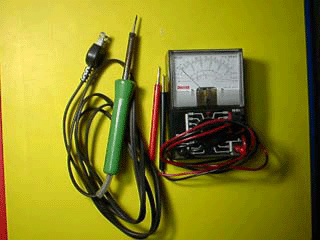

	テスターとはんだごてがひつようです。

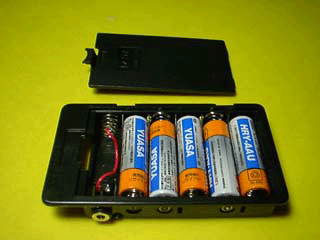

ケースは市販の６本用の電池ケースです。共立電子で１３０円で購入しました。５本用のケースは、見つかりませんでした。でも、６本用のケースで１本のスペースにＤＣジャックを付けることができスマートに仕上がりました。使わない１本のところはリード線でショートします。あとは、ＤＣジャックを取り付け配線すれば完成です。

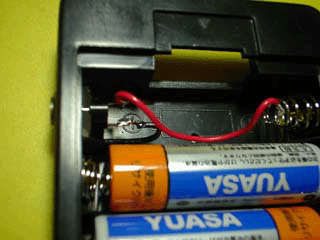

	ＤＣジャック部の拡大図です。電池端子とＤＣジャックのプラス電極を結線します。

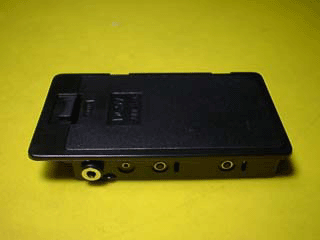

ふたを閉めたところです。

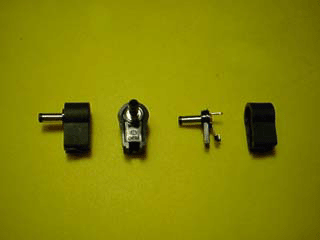

	ＤＣプラグです。６Ｖは電圧区分２になります。Ｌ型を使いました。センター＋です。これを間違えると大変ですぞ。このＤＣプラグを２個使い平行ケーブルで結線します。ＤＣプラグのセンター通しを結線。外側（マイナス側）通しを結線。

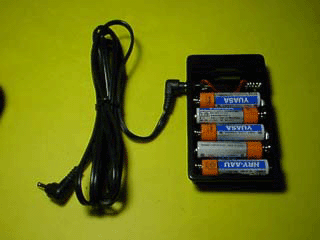

接続したところです。電池蓋は開けてありますが、使用時はもちろん締めます。

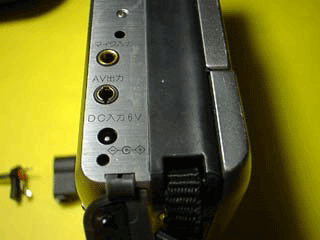

	GR-DV1のＤＣ端子です。ＤＣ６Ｖ，センター＋です。

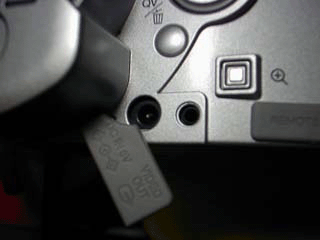

ここで作った外部電源ケースは端子さえあえばデジカメでも使えます。これは、MINOLTA DIMAGE7です。これにも使っています。本体の電極は有名ですね。外部電源だと、何の問題もありません。くどいようですが、自己責任でお願いいたします。極性を間違えると間違いなくサービス行きとなります。
