姉妹機「HD信号RGB変換器HD-D5RGB」もよろしく
ハイレゾ対応（192kHz/24Bit）
光デジタルセレクタHS-SW４２
オプションで同軸入力端子、同軸出力端子を追加できます。
2021/03/26 製造中止しました
192kHz/24bitまでのハイレゾ音源に対応する４入力/２出力の光デジタルセレクタ（HS-SW42）です。
USB DDCのデジタル出力、N-30、PS3などの光デジタル出力をDACやAVアンプなどのデジタルオーディオ機器へ分配することができます。
１：特長
| １：192kHz/24Bitまでのハイレゾ音源に対応。 ２：入力４系統、常時出力２系統。 ３：４系統の入力のうち１系統に光端子のほかに同軸端子（COAX）を装備可能（排他使用）。 デジタル音声出力用の同軸端子（COAX）を１系統装備可能。 |
２：製品説明

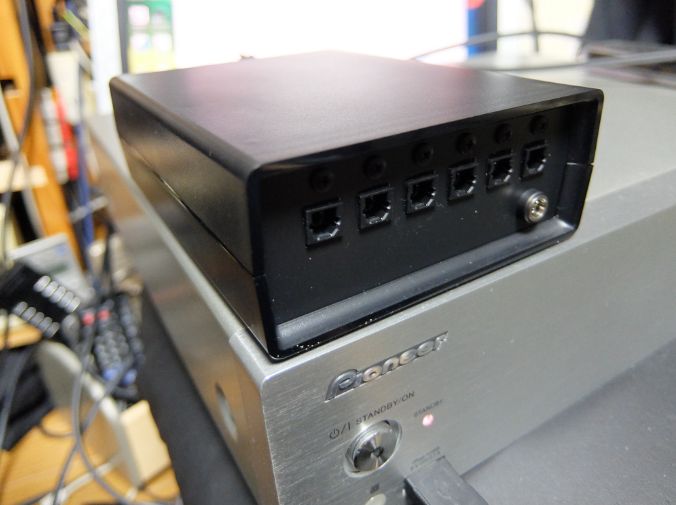

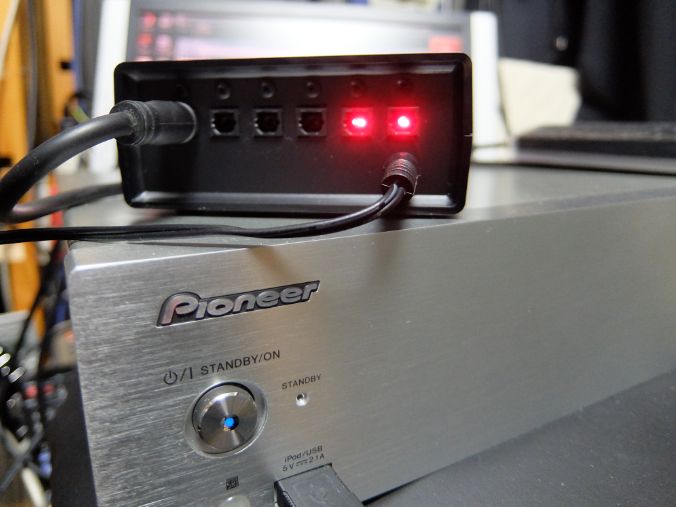

PIONEERのネットワークプレーヤーN-30の上に載っている黒い箱がHS-SW42です。
赤く光っているのが２系統の出力端子です。

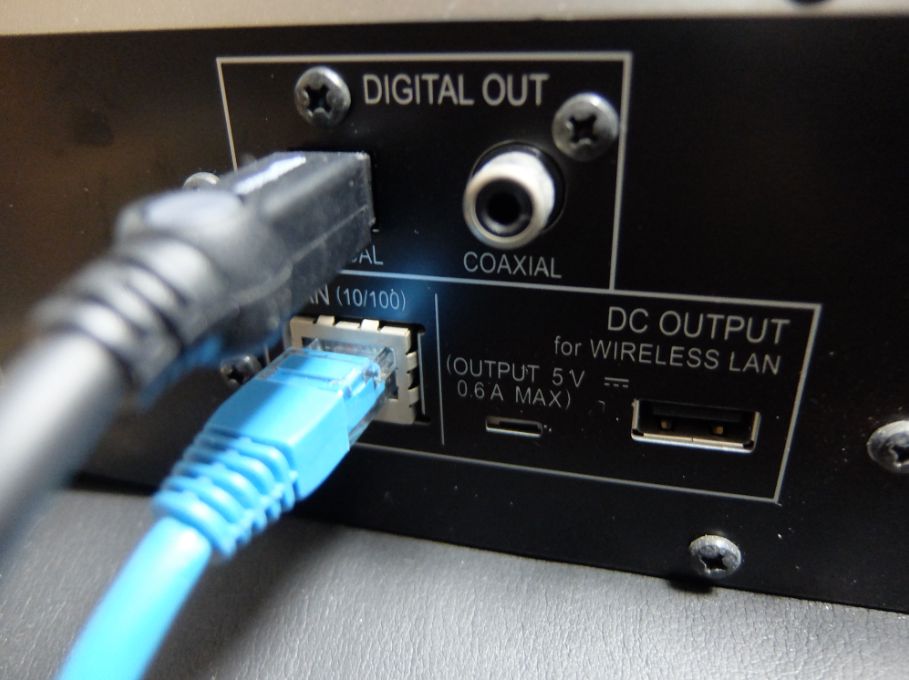

N-30の光デジタル端子を光デジタルセレクタ（HS-SW42）の入力１に入れています。
正面から見たところ
背面はこうなっています。

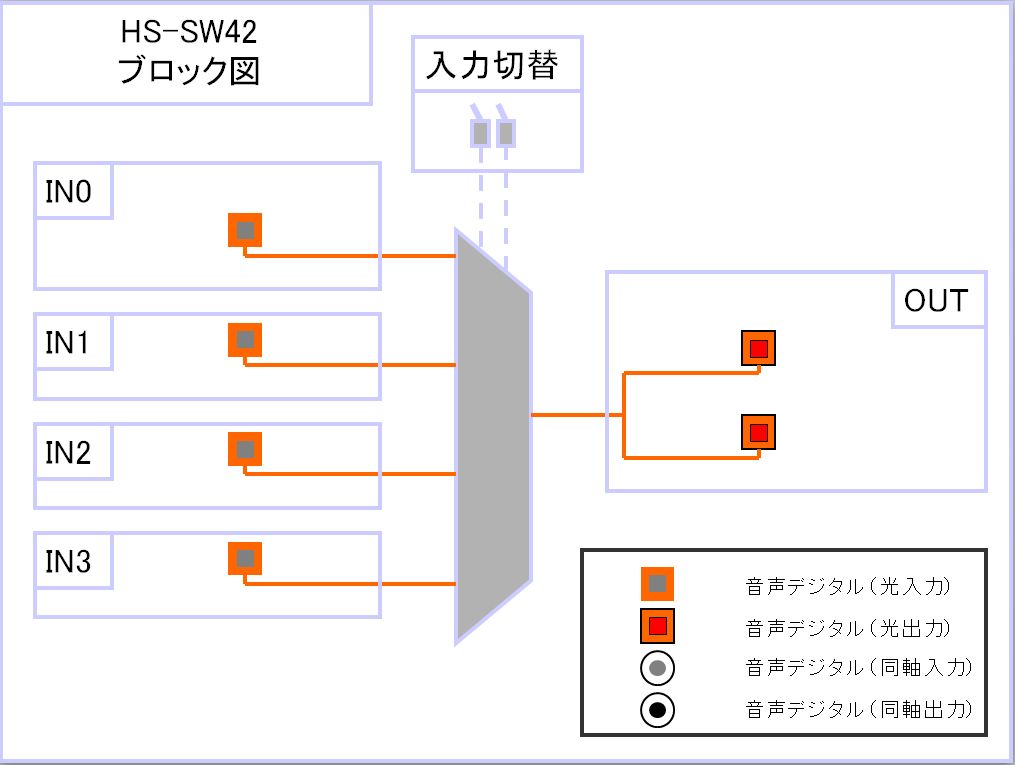

４入力、２出力ということで、ブロック図で書くとこうなります。
入力はTosLINKが４系統で、二つのスイッチのON,OFFで選択します。
出力はTosLINKが２系統。
これは常時２系統に出力します。

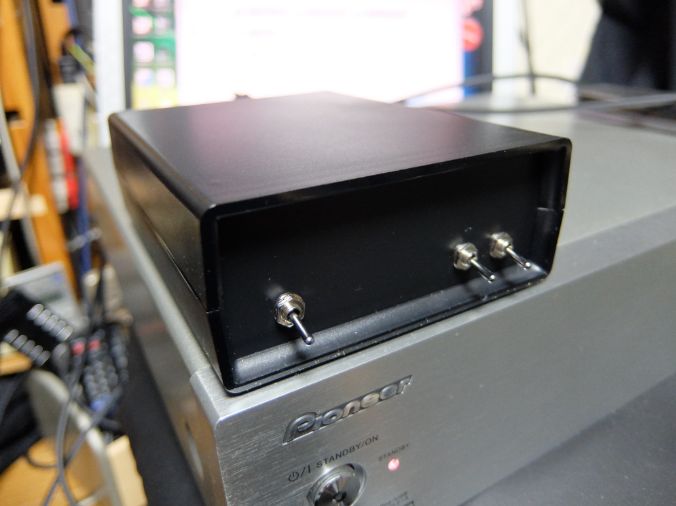

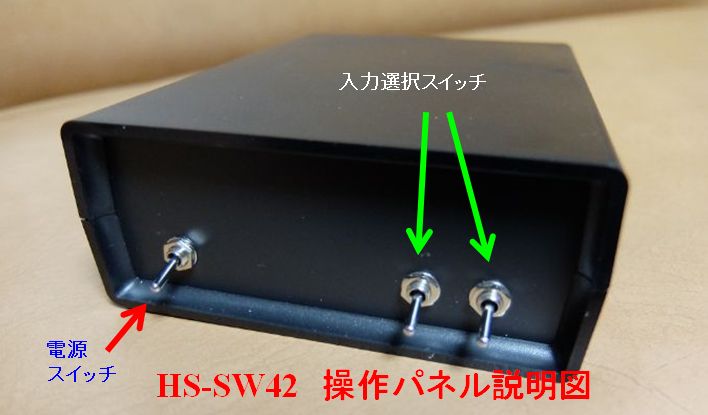

操作パネル側です。
電源スイッチと入力選択スイッチです。

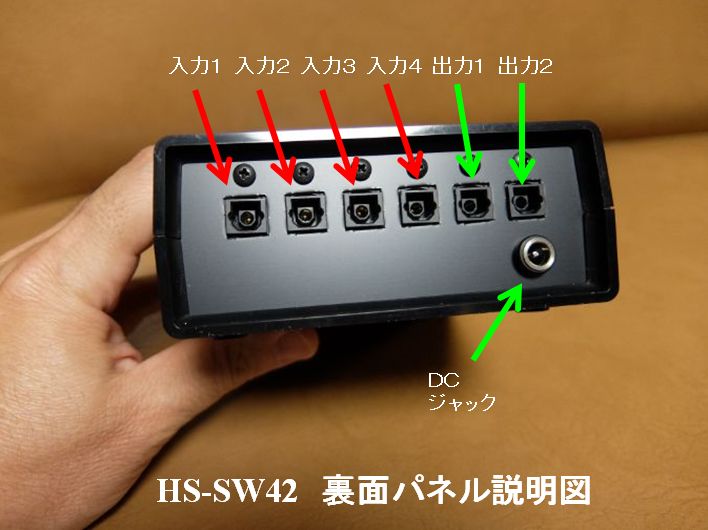

光ケーブルを接続する背面です。
入力４系統と出力２系統、あとは付属するACアダプタのプラグを接続するDCジャックになります。
光デジタルセレクタ（HS-SW42）の評価ですが、入力信号としてPS3のデジタル音声端子（アップサンプリング信号）、
PIONEERのネットワークプレーヤーN-30のデジタル音声信号（ハイレゾ音源）を使いました。
HS-SW42の出力をSONYのAVアンプTA-DA5800ESに接続し、ロックするかを調べてみました。
結果から言いますと、44.1kHz/16bitから192kHz/24bitまでの信号をTA-DA5800ESで再生できています。
| 信号番号 | 信号源 | 信号種 |
| 1 | PS3 | 44.1kHz/16bit |
| 2 | PS3 | 88.2kHz/16bit |
| 3 | PS3 | 176.4kHz/16bit |
| 4 | N-30 | 44.1kHz/16bit |
| 5 | N-30 | 96kHz/24bit |
| 6 | N-30 | 192kHz/24bit |

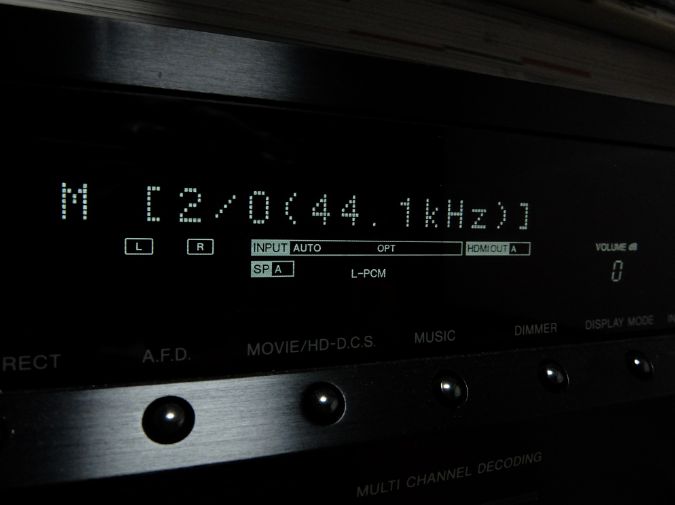

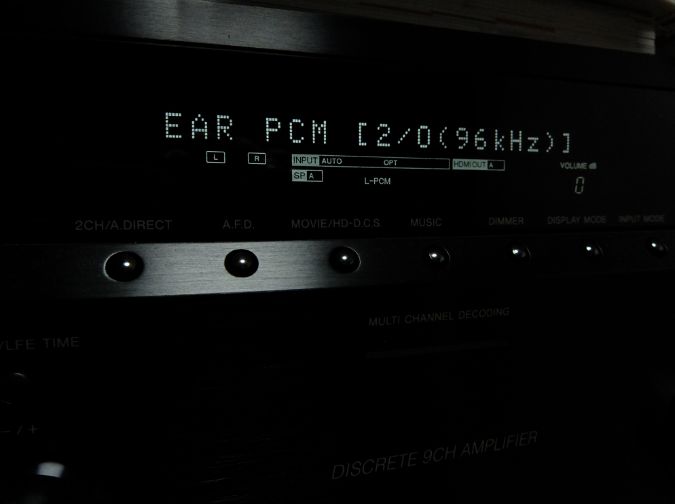

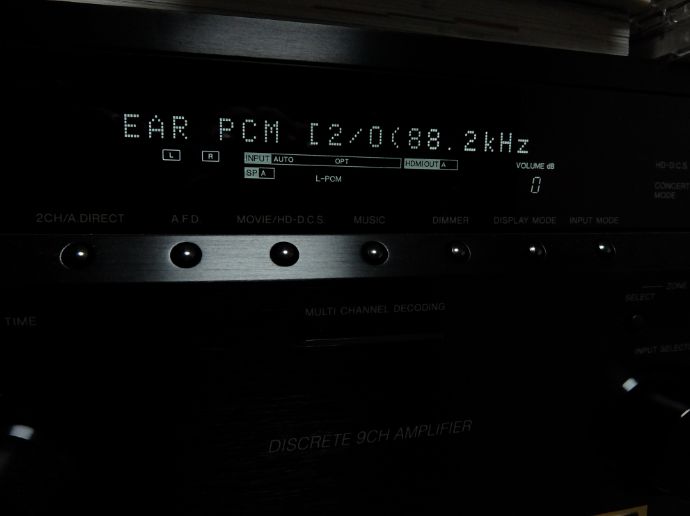

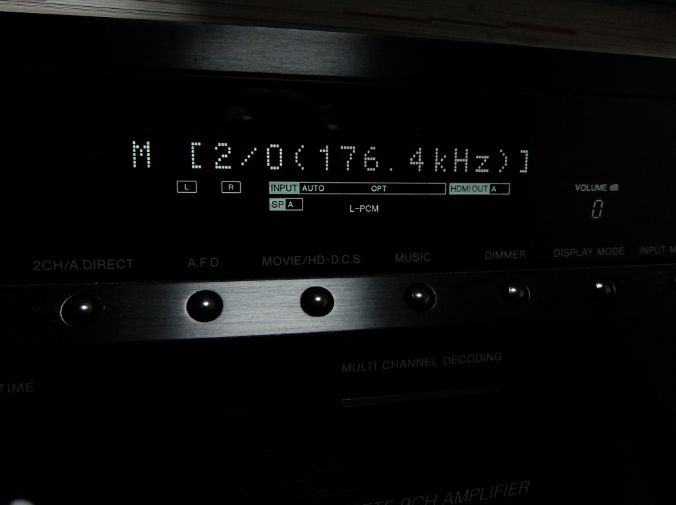

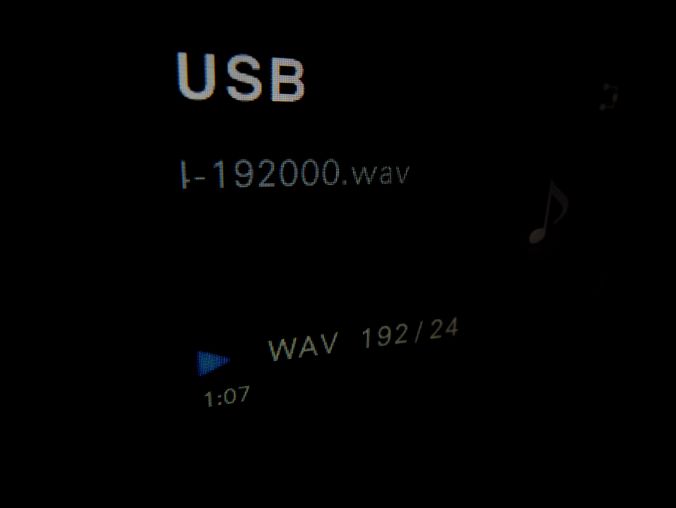

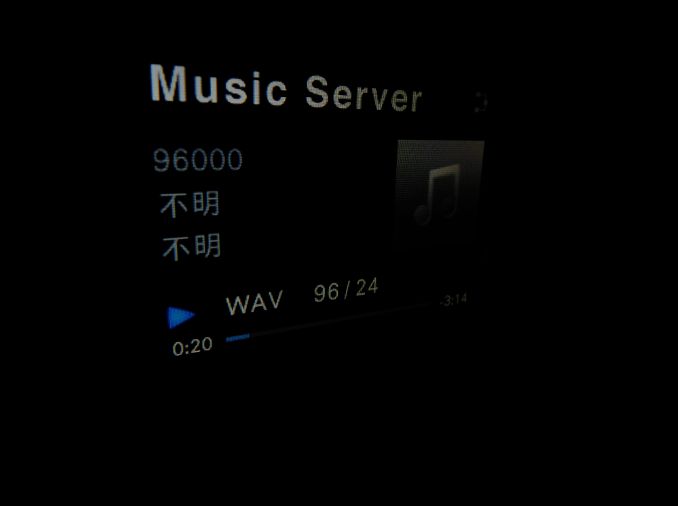

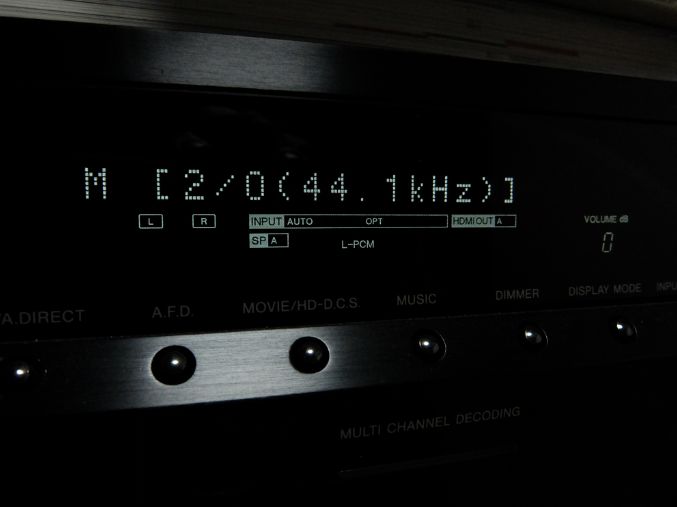

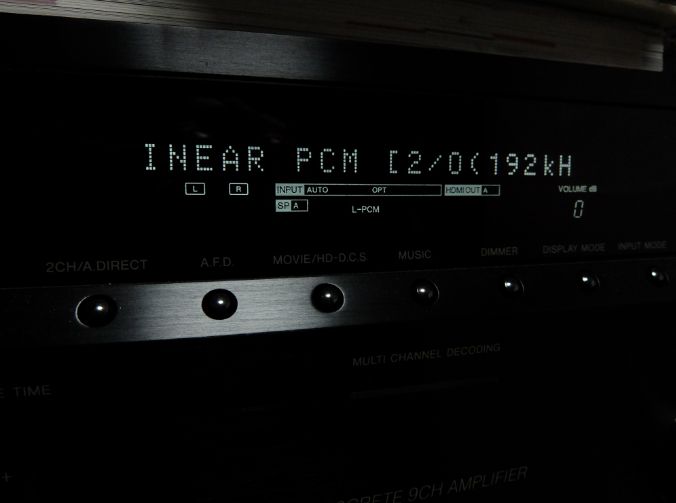

各信号でAVアンプTA-DA5800ESが光デジタルセレクタ（HS-SW42）の出力信号を認識しているときの表示画面を載せておきます。

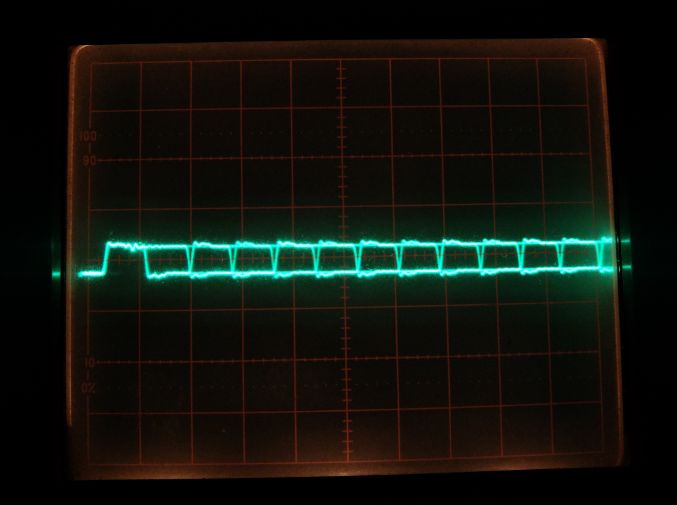

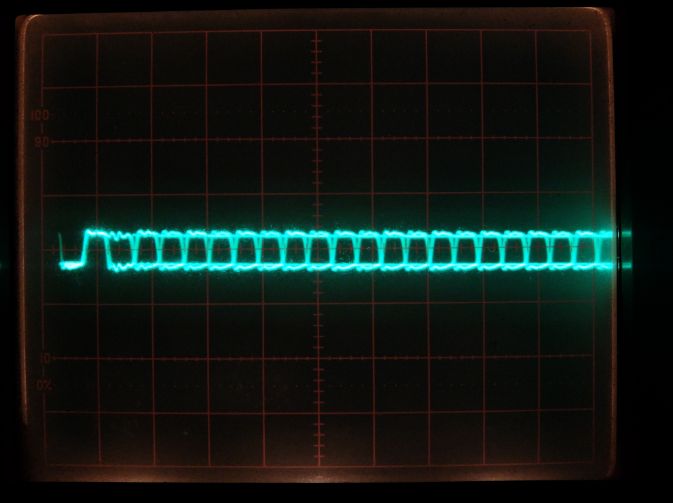

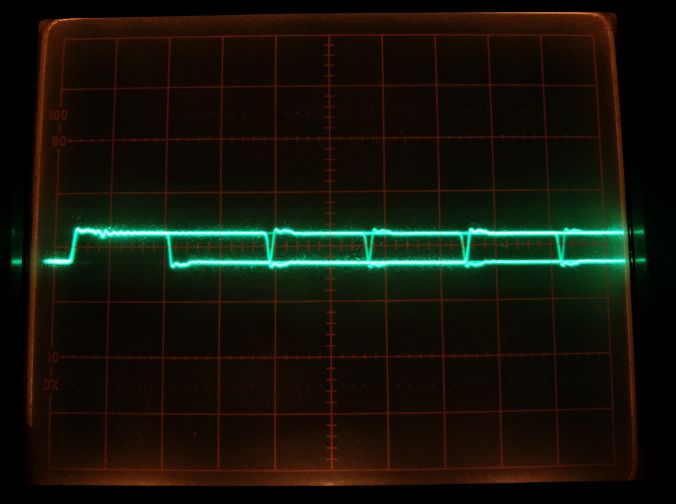

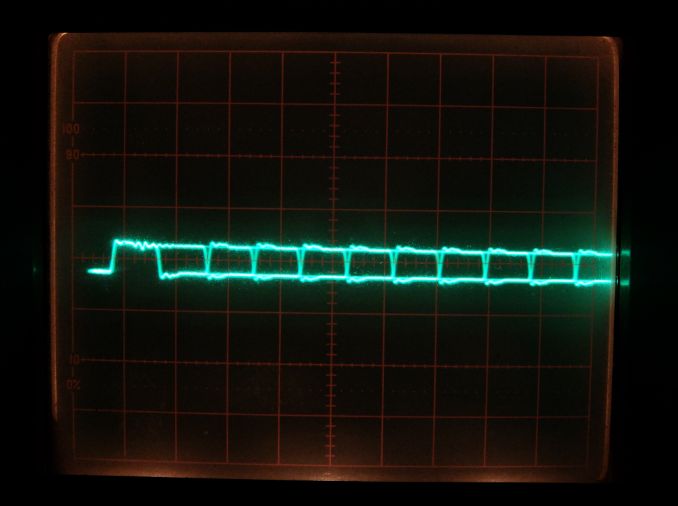

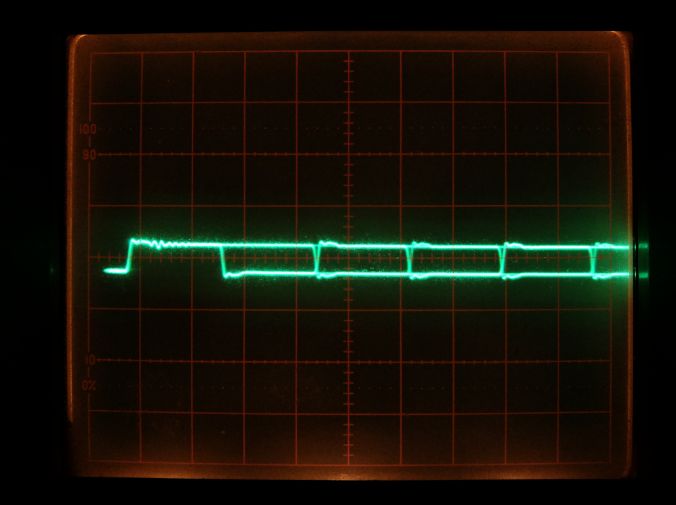

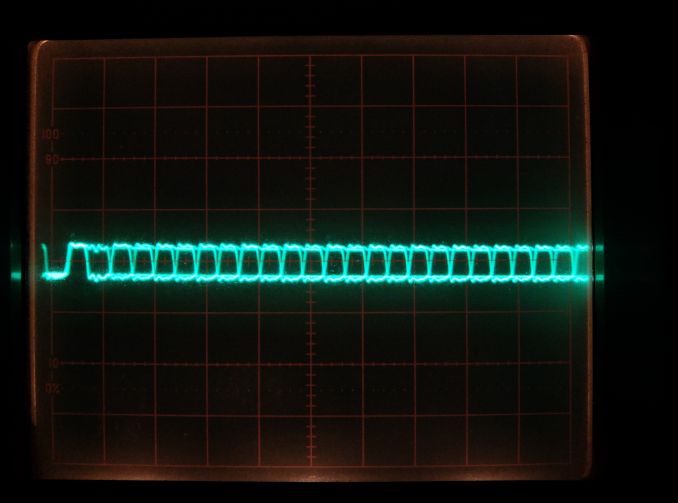

また、オシロスコープで測定した光デジタルセレクタ（HS-SW42）の出力信号も合わせて載せておきます。
この測定は、HS-SW42のオプション設定の同軸信号出力を使っています。
| 信号番号 | 信号源 | 信号種 |
| 1 | PS3 | 44.1kHz/16bit  |
| 2 | PS3 | 88.2kHz/16bit  |
| 3 | PS3 | 176.4kHz/16bit  |
| 4 | N-30 | 44.1kHz/16bit   |
| 5 | N-30 | 96kHz/24bit   |
| 6 | N-30 | 192kHz/24bit   |

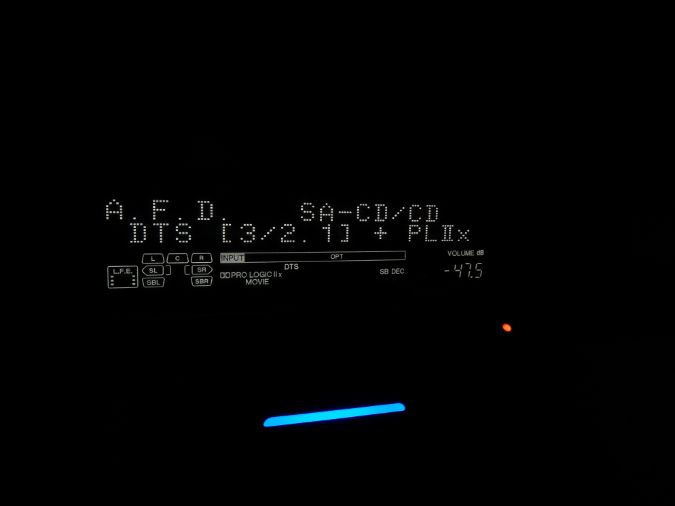

これ以外に、DolbyDigital、DTS、AACのマルチチャンネル信号も扱えます。
HS-SW42は、光デジタル端子のみの構成です。
４光端子入力２光出力です。
３：各オプションの説明
| 説明 | 入力端子 | 出力端子 | |
| オプションなし | ４（光） | ２（光） | |
| Aオプション | 出力に同軸端子を追加 | ４（光） | ２（光）＋１（同軸） |
| Bオプション | 入力に同軸端子を追加 ただし、IN0の光端子と切り替えで使用 |
４（光）＋１（同軸） | ２（光） |
| Cオプション | Aオプション＋Bオプション | ４（光）＋１（同軸） | ２（光）＋１（同軸 |
言葉ではわかりにくいので、ブロック図で説明します。

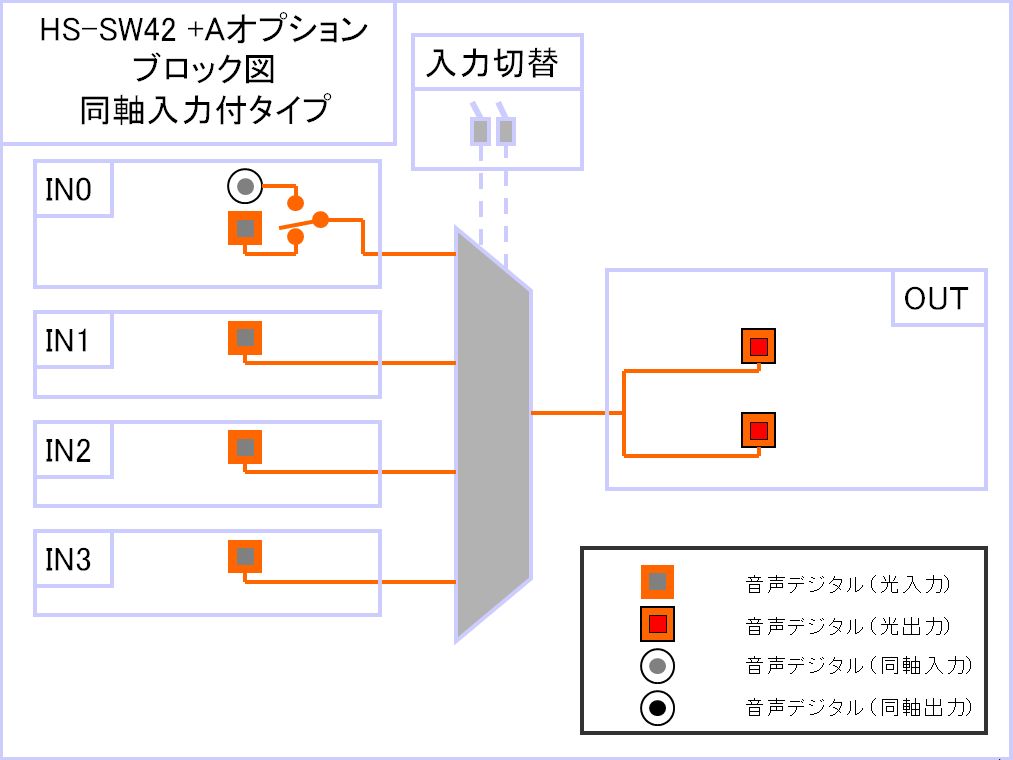

Aオプション

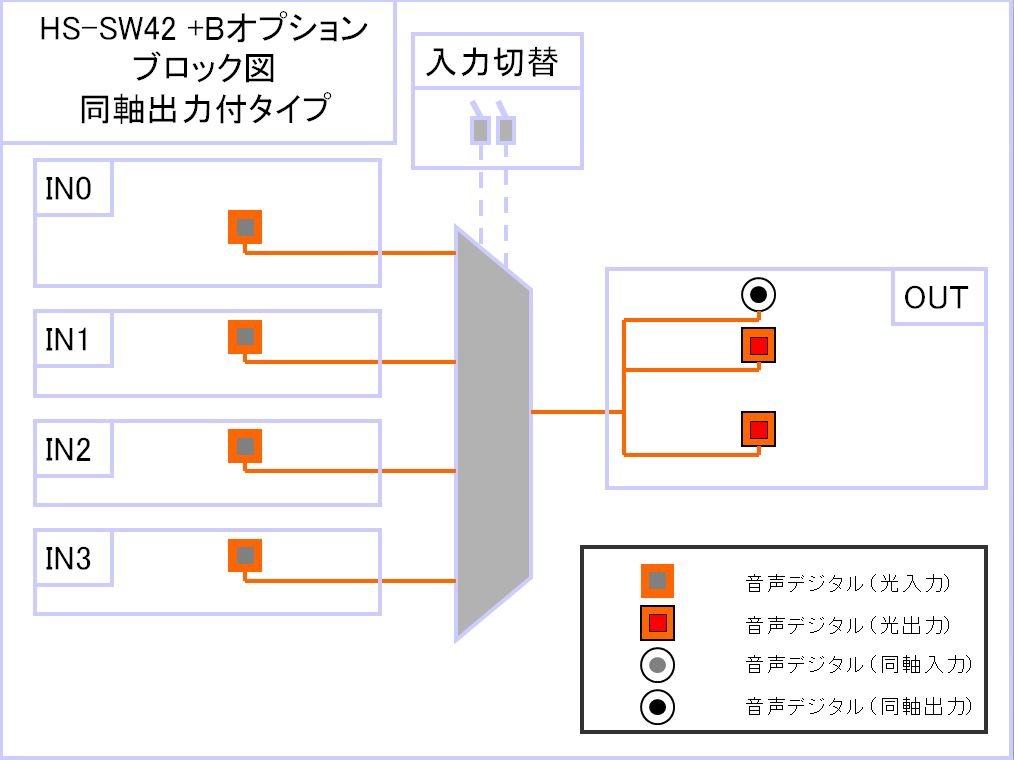

Bオプション

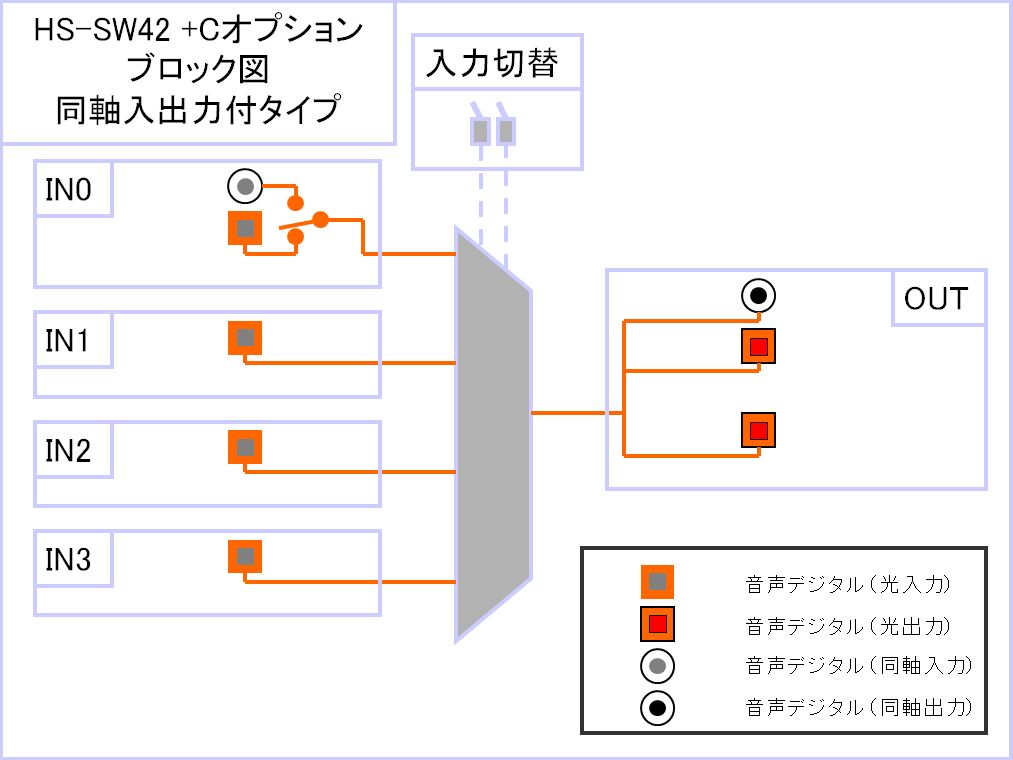

Cオプション
ということになります。
領布価格ですが、以下のようになります。
Aオプション、Bオプション、各１０００円。
Cオプション、２０００円。
HS-SW42本体、７０００円。
この料金に、送料が加算されます。
HS-SW42料金表
| 型番 | 料金 | 説明 | 入力端子 | 出力端子 | |
| HS-SW42、オプションなし | HS-SW42 | ７０００円 | ４入力２出力光デジタルセレクタ | ４（光） | ２（光） |
| HS-SW42、Aオプション付 | HS-SW42A | ８０００円 | 出力に同軸端子を追加 | ４（光） | ２（光）＋１（同軸） |
| HS-SW42、Bオプション付 | HS-SW42B | ８０００円 | 入力に同軸端子を追加 ただし、IN0の光端子と切り替えで使用 |
４（光）＋１（同軸） | ２（光） |
| HS-SW42、Cオプション付 | HS-SW42C | ９０００円 | Aオプション＋Bオプション | ４（光）＋１（同軸） | ２（光）＋１（同軸 |
HS-SW42の動作が確認できている入力機器、出力機器です。
参考にしてください。
現在のところ、接続機器との組み合わせによる相性の問題は発生していません。
出力側（音声）に接続する機器
| 端子 | ジャンル | メーカー | 機種名 | サンプリング周波数 | その他 |
| 光、同軸 | ネットワーク プレーヤー |
Pioneer | N-30 | 192ｋHzまで | |
| 光、同軸 | AVアンプ | SONY | TA-DA3200ES TA-DA5400ES TA-DA5800ES |
192ｋHzまで | |
| 光、同軸 | AVアンプ | SONY | TA-DA700ES | 96ｋHzまで | |
| 光、同軸 | AVアンプ | ONKYO | TX-SA600 | 96ｋHzまで |
2021/03/26 製造中止しました
1．料金について
| 特長 | 型番 | 内容 | 料金 |
| 4入力2出力光デジタルセレクタ（同軸入出力なし） | HS-SW42 | HS-SW42本体＋ACアダプター | 7,000円 |
| 4入力2出力光デジタルセレクタ（同軸出力追加） | HS-SW42A | HS-SW42本体＋ACアダプター ＋Aオプション |
8,000円 |
| 4入力2出力光デジタルセレクタ（同軸入力追加） | HS-SW42B | HS-SW42本体＋ACアダプター ＋Bオプション |
8,000円 |
| 4入力2出力光デジタルセレクタ（同軸入出力追加） | HS-SW42C | HS-SW42本体＋ACアダプター ＋Cオプション |
9,000円 |
これに、送料がかかります。（クロネコヤマト宅急便80サイズ）2017 年10 月1日より（税込表示）2019/07/10訂正
|
北海道
|
北東北
|
南東北
|
関 東
|
信 越
|
中 部
|
北 陸
|
関 西
|
九 州
|
四 国
|
中 国
|
|
青森県
|
宮城県
|
茨城県
|
新潟県
|
静岡県
|
富山県
|
大阪府
|
福岡県
|
香川県
|
岡山県
|
|
|
|
秋田県
|
山形県
|
栃木県
|
長野県
|
愛知県
|
石川県
|
京都府
|
佐賀県
|
徳島県
|
広島県
|
|
|
岩手県
|
福島県
|
群馬県
|
|
三重県
|
福井県
|
滋賀県
|
長崎県
|
愛媛県
|
山口県
|
|
|
|
|
埼玉県
|
|
岐阜県
|
|
奈良県
|
熊本県
|
高知県
|
鳥取県
|
|
|
|
|
千葉県
|
|
|
|
和歌山県
|
大分県
|
|
島根県
|
|
|
|
|
神奈川県
|
|
|
|
兵庫県
|
宮崎県
|
|
|
|
|
|
|
東京都
|
|
|
|
|
鹿児島県
|
|
|
|
山梨県
|
||||||||||
|
1663
|
1231
|
1123
|
1015
|
1015
|
907
|
907
|
907
|
1015
|
907
|
907
|
2021/03/26 製造中止しました
領布品の名前（HS-SW42）、数量、ご自分のお名前、郵便番号、
住所、電話番号を記入の上ここへメールしてください。
| HS-SW42のお申し込み | 7,000円 | 製造中止 |
| HS-SW42Aのお申し込み | 8,000円 | 製造中止 |
| HS-SW42Bのお申し込み | 8,000円 | 製造中止 |
| HS-SW42Cのお申し込み | 9,000円 | 製造中止 |
注意：海外への発送は行いません
Note:Will Not Ship Outside of Japan.
最近スパムメールが多数送られてきます。
スパムと区別して確実に受信できるようにするため、
メールのタイトルは変更しないようお願いします
発送の準備ができ次第、メールで連絡を差し上げますので料金を振り込んでください。（銀行振込）
代引きをご希望の方には、ゆうパックでの代引きにも対応しますので、
その場合にはお申し込みのメールにて「ゆうパックでの代引き希望」と明記しておいてください。
（この場合の送料は上記と異なります。また、代引き手数料がかかります）
| クロネコヤマトの代引きにも対応しました。 その場合にはお申し込みのメールにて「クロネコでの代引き希望」と明記しておいてください。 【代金引換手数料】 代金引換額に応じて1件あたり下記のサービス手数料を申し受けます。 |
|||||||||||
|
３．納期について
注文を受けてから製作しますので約2週間かかります。
また、部品の在庫状況により変動する可能性がありますが、
注文メールへの返信で納期のご連絡をさせていただきます。
４．返品について
領布品が動作しない場合、到着後３日以内に連絡ください。
交換など対応いたします。
ただし、次の場合は返品できませんのでご注意ください。
・分解、改造などの加工を行った場合
・同梱のACアダプター以外を使用して故障した場合
・使い方を誤ったことが原因で故障した場合。
５．修理について
「領布品の修理について」のページを参照ください
この領布品は個人が趣味の延長で作ったものをお分けするものです。
そのため、この領布品が原因でほかの機械を故障させた場合、
この領布品が原因で火災などを引き起こした場合
などの補償はいたしかねます。
お申し込みの際は、上記に関し同意されたものとみなします。
ご不明な点は何なりと問い合わせでください。
