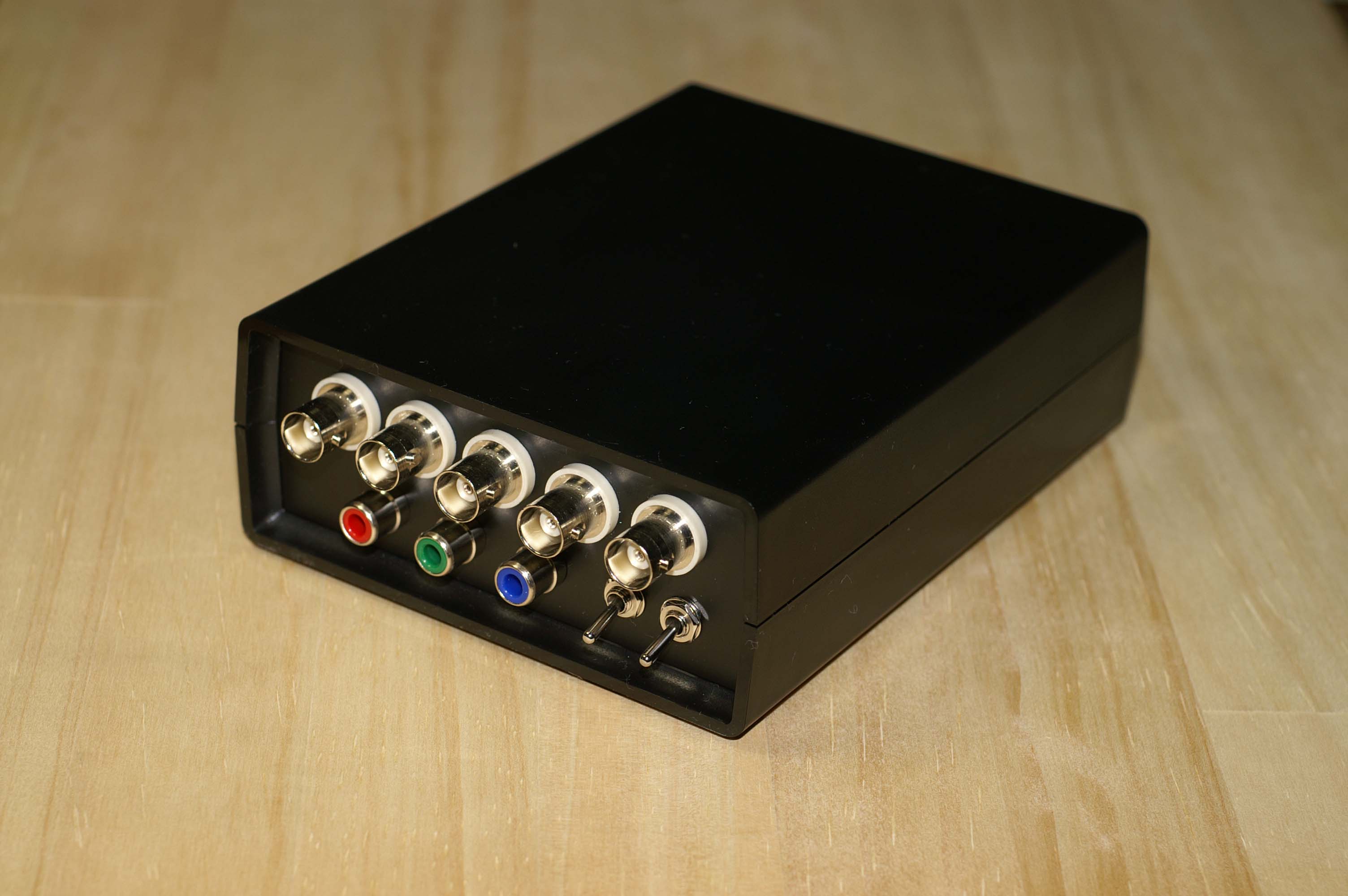

これが、今回製作しましたHD-D5RGBの正面写真です。
正面は入力側になっています。
上段にHTPC用のBNC端子が5個、左からRGBHVです。
下段に色差信号入力用のコンポーネント端子（RCA）が3つ、左からPｒ、Y、Pb（Cr、Y、Cb）です。
下段右にスイッチが2つあります。
左のスイッチは入力系統の選択用です。
上：BNC端子、下：RCA端子です
右のスイッチは映像信号の種類で切り替えるスイッチです。
上：D5(1080ｐ）、下：D4（720ｐ）　です。
ただし、現時点で1080ｐの動作保証はできません。
また、D1も対象外とさせていただきます。（機材が無いので確認ができないため）
詳細は動作確認機種を参照してください。

HD-D5RGBシリーズ、２機種追加（2008/12/03）

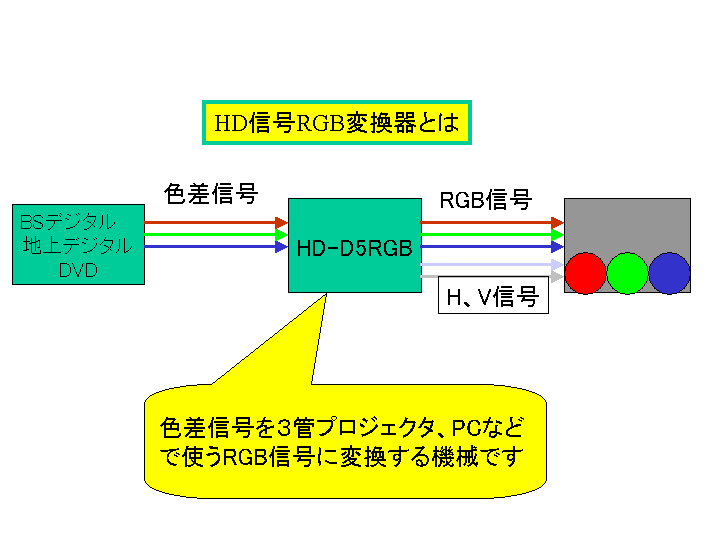

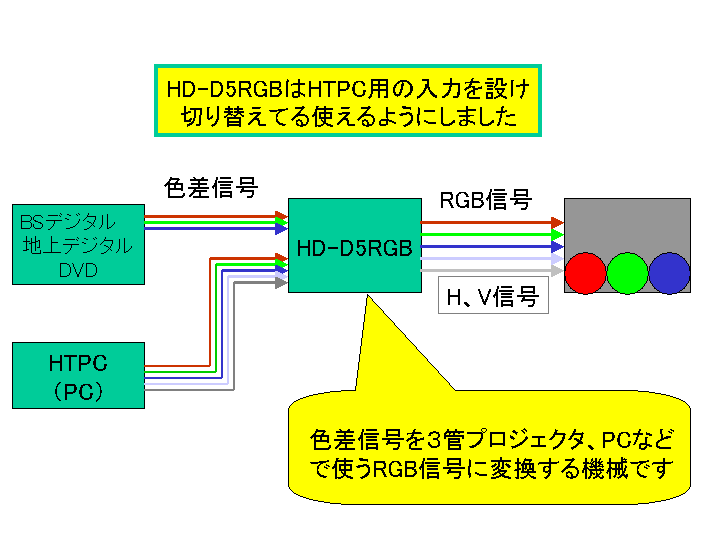

コンポーネント色差信号をRGB信号に変換するHD信号RGB変換機（HD-D5RGB）ですが、
コストダウンモデルを2機種つくりました。

ひとつはHD-D5RGBから入力をコンポーネント色差信号のみにしたモデル→HD-D5RGB-BASIC。
もうひとつは、さらに出力のBNCをDSUB１５にしたモデル→HD-D5RGB-DSUBです。
入力端子を減らしただけで、性能はHD-D5RGBそのまま。
左端が若干切れますがPS3の１０８０PもOKです。

新規の両機種の特徴は操作性の向上です。
入力系統をコンポーネント色差信号のみにしたことで端子数が減りました。
そこで、前面に電源スイッチと1080P/1080i切替スイッチを、背面に入出力端子とDC入力を設けました。

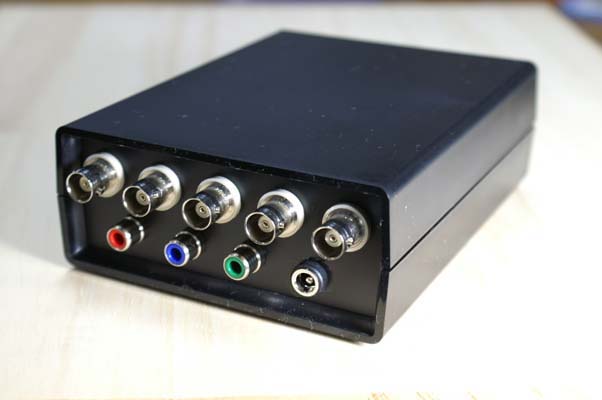

HD-D5RGB-BASIC

前面
背面	BNCコネクタ部品が変更になる場合があります。

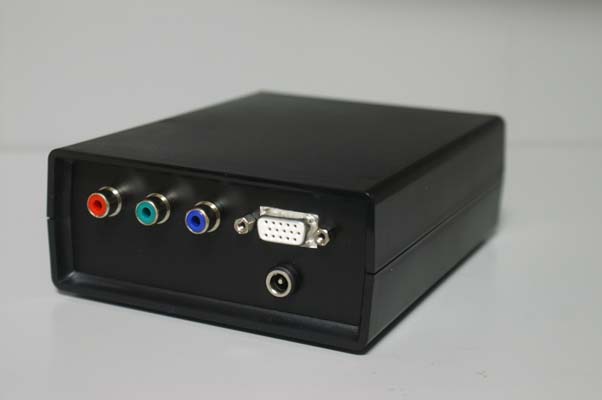

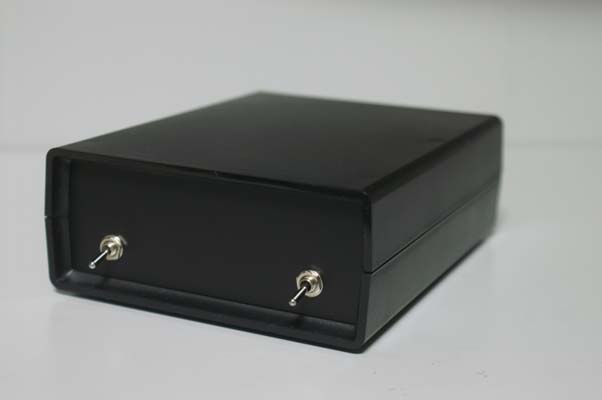

HD-D5RGB-DSUB

前面
背面

2021/03/18　本製品は製造中止とさせていただきます。
領布価格は

注文はもう少し下になります。



PS3(プレイステーション)の1080Pですが、エクスキューズつきですが動作確認が取れました。
若干オーバースキャンになりますがＲＧＢに変換できます。
詳細は下に掲載しましたので参照ください。

（BNCコネクタ部品が変更になる場合があります。）

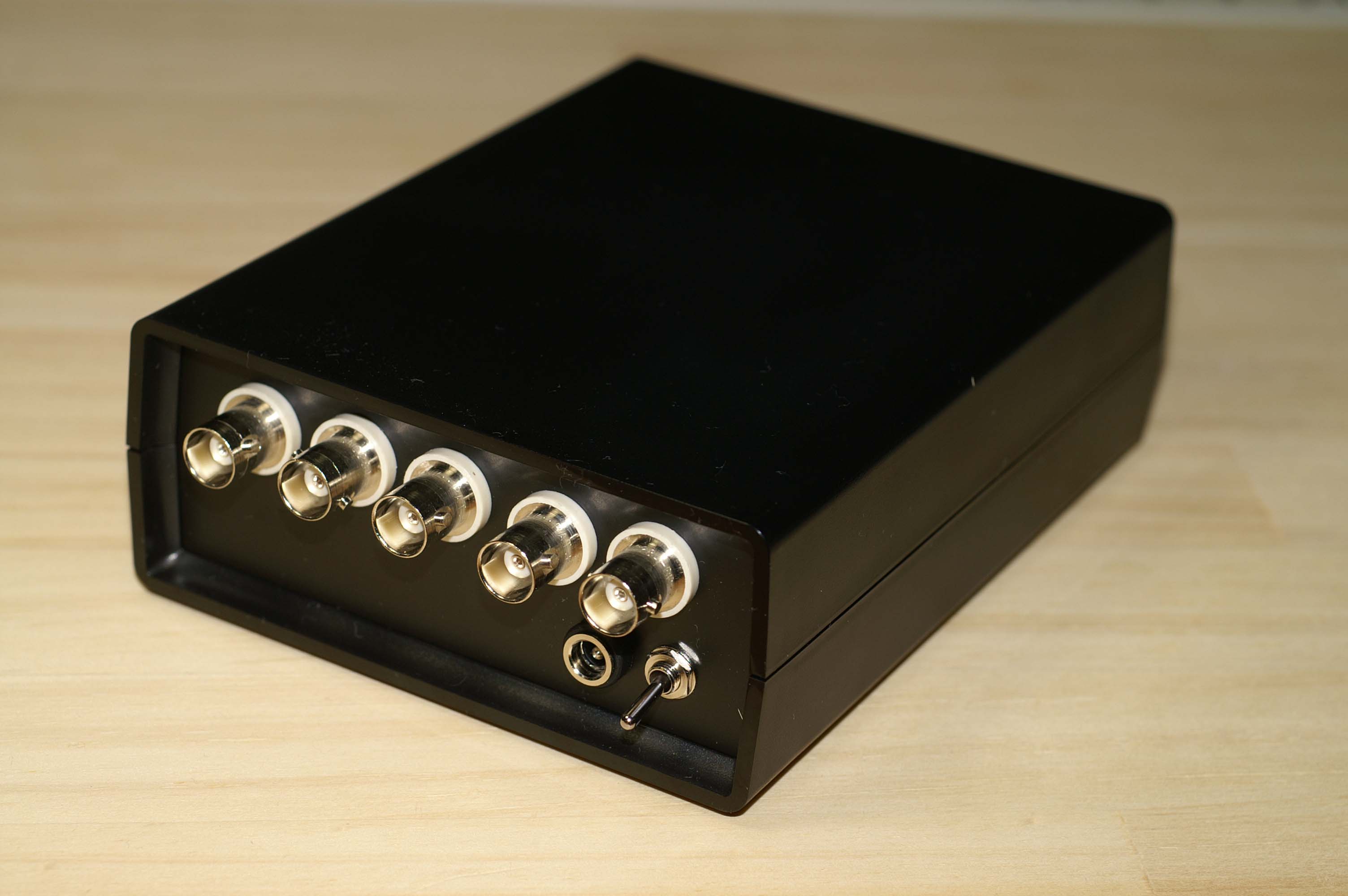

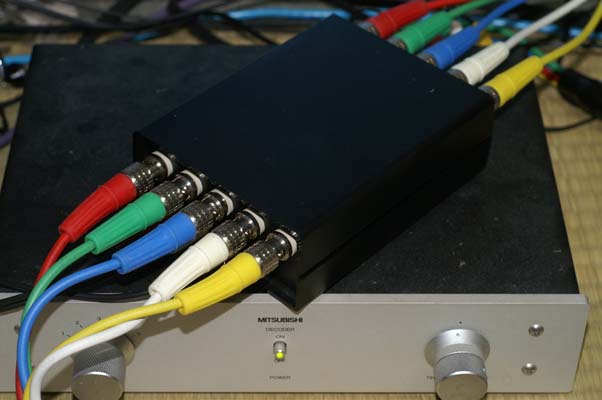

HD-D5RGBの裏面写真です。
裏面は出力側となっています。
プロジェクター用のBNC端子が5個、右からRGBHVです。
下段のコネクタはDC電源用のコネクタ。
その右のスイッチは電源スイッチです。

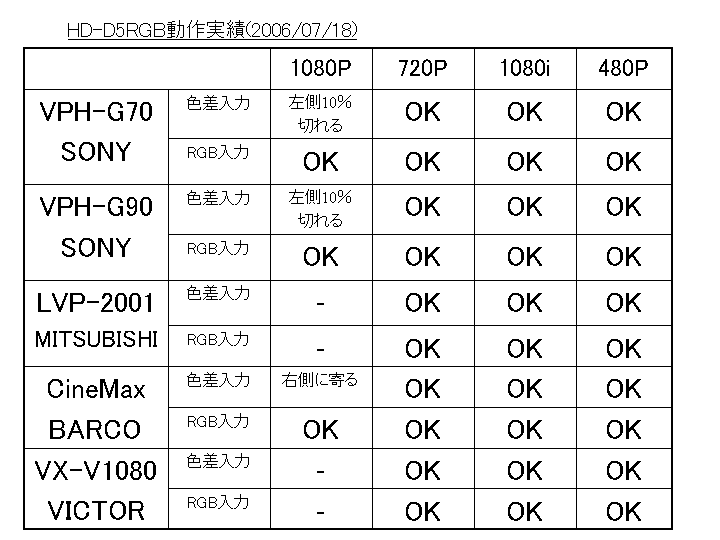

＜D-D5RGB動作実績表2006/07/18版公開＞

詳細は動作確認機種を参照してください。

PS3の1080P
＜HD-D5RGB PS3のアナログ1080PをRGB変換できました（エクスキューズ付きだけど）＞

PS3は民生機では（多分）初めてアナログの1080Pを出力することができます。
そこで、この1080Pを手前味噌ながらHD-D5RGBでRGB変換できるのかを試してみました。
PS3からアナログの1080Pを出すときは、別売りのコンポーネントケーブルまたはD端子ケーブルが必要になります。
うちでは、コンポーネントケーブルを使いました。
実はPS3購入前の９月に入手していました。

さて、うちでは基本的にHDMIで液晶VEGAKDL-L32HVXに接続してあります。

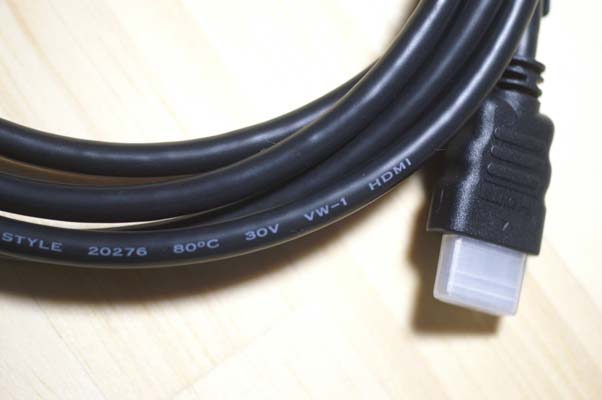

HDMIケーブルはユニデンの配送料税込み２０００円のHDMIケーブル。

アナログの映像出力を出すときに、PS3から映像を同時にHDMIとコンポーネントなど複数系統に出せないのでちょっと工夫が必要ですが、これに関しては後日と言うことでまずはHD-D5RGBで変換した１０８０P映像を管面撮影で見ていただきます。
カメラはKONICAMINOLTA　Dimage Sweet DIGITAL、レンズはマクロ50mm。

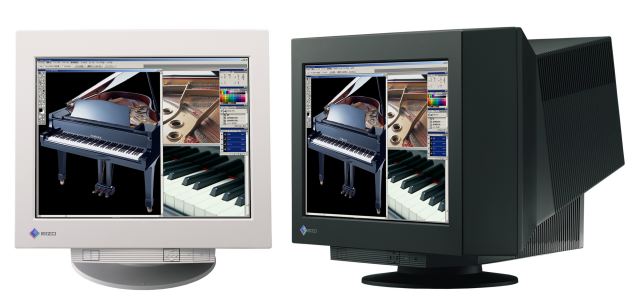

ブラウン管はEIZO　T565、ちょっとスペック不足かもしれませんが。

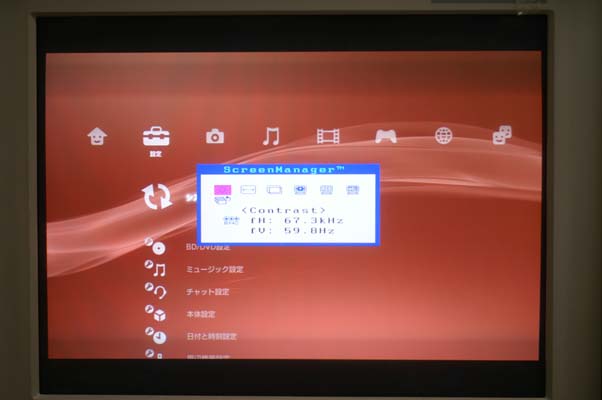

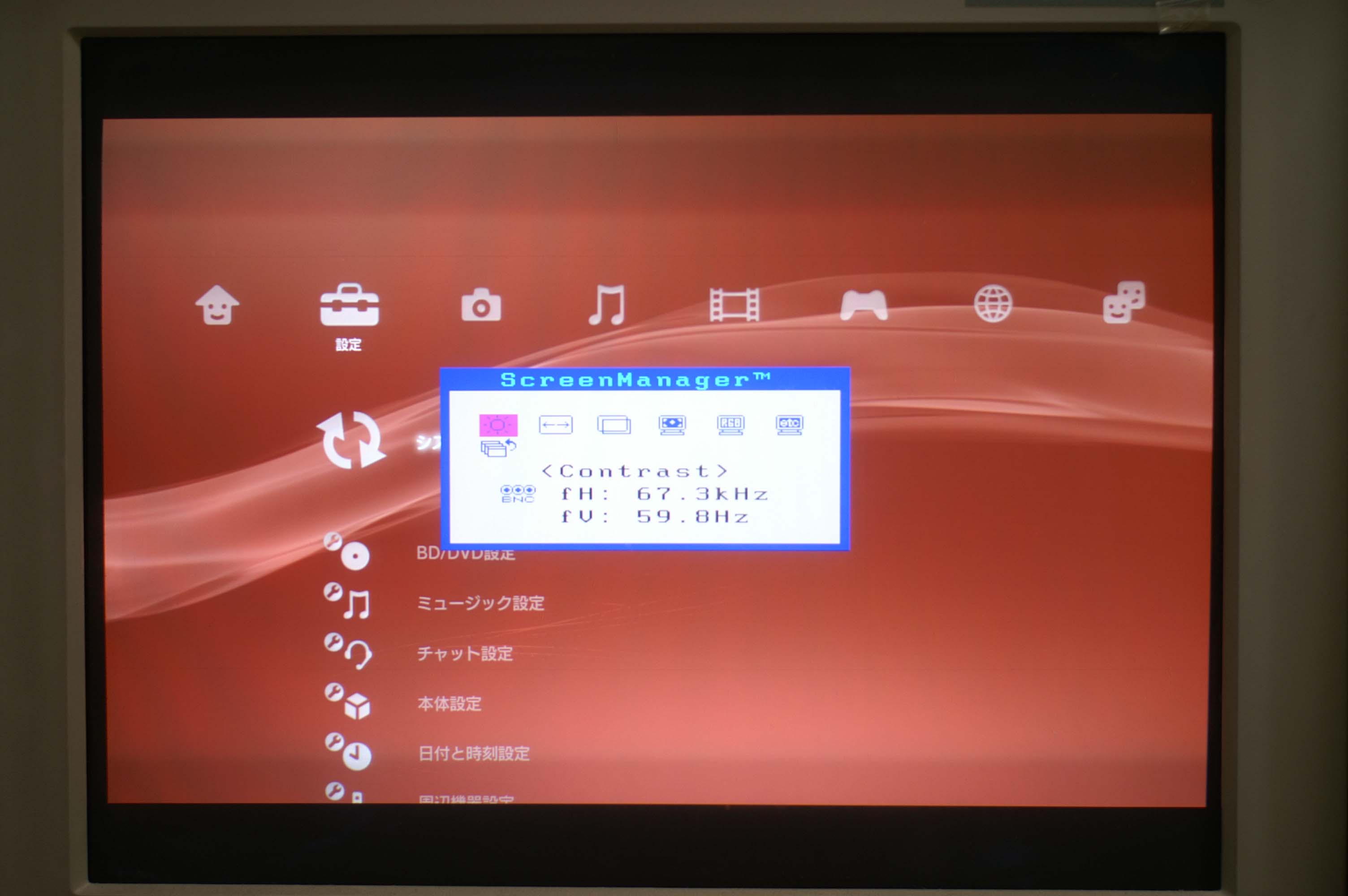

まずは、メニュー画面、表示周波数に注目してください。

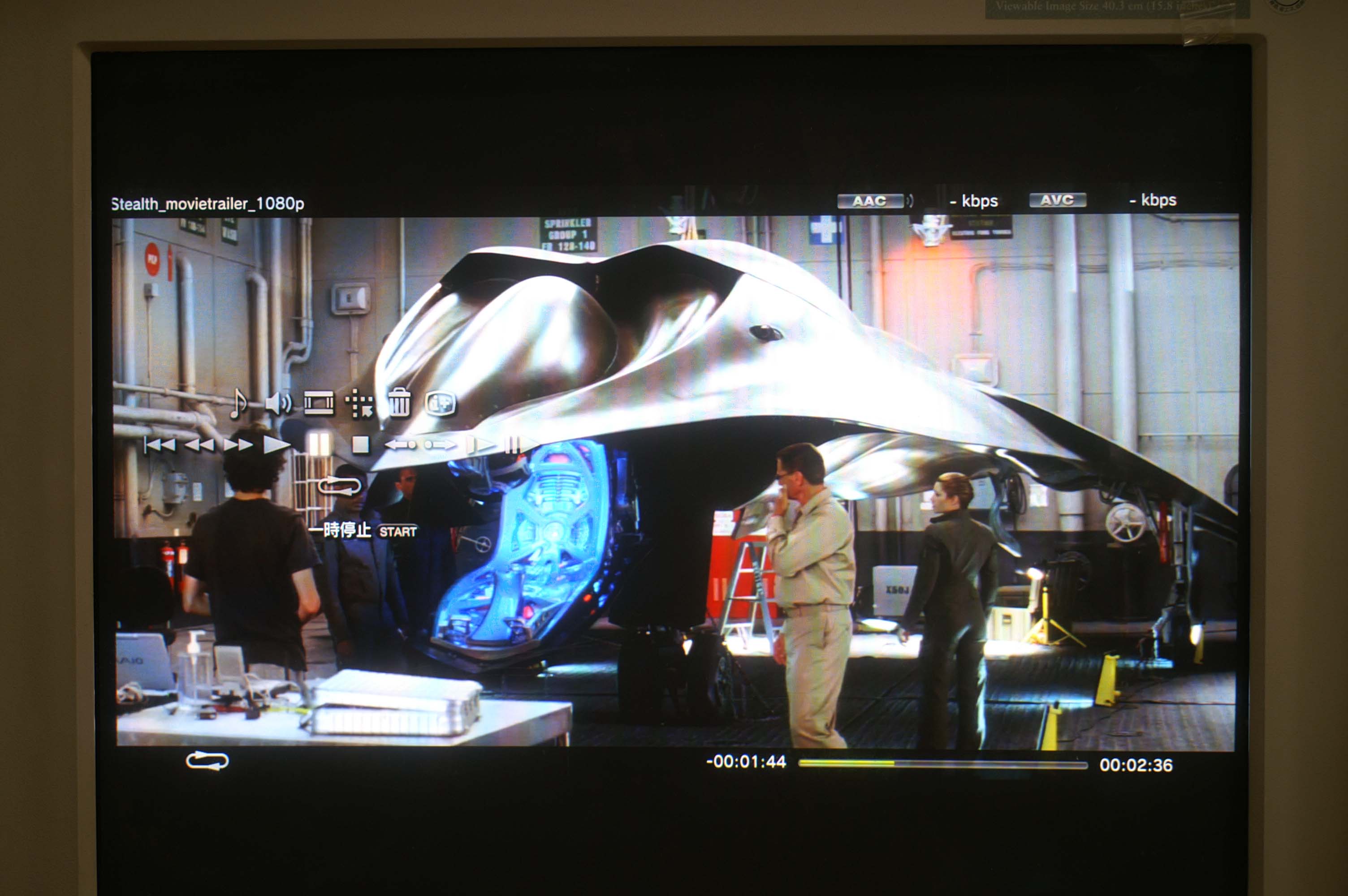

ステルスの予告編です。
この場面、非常に綺麗です。

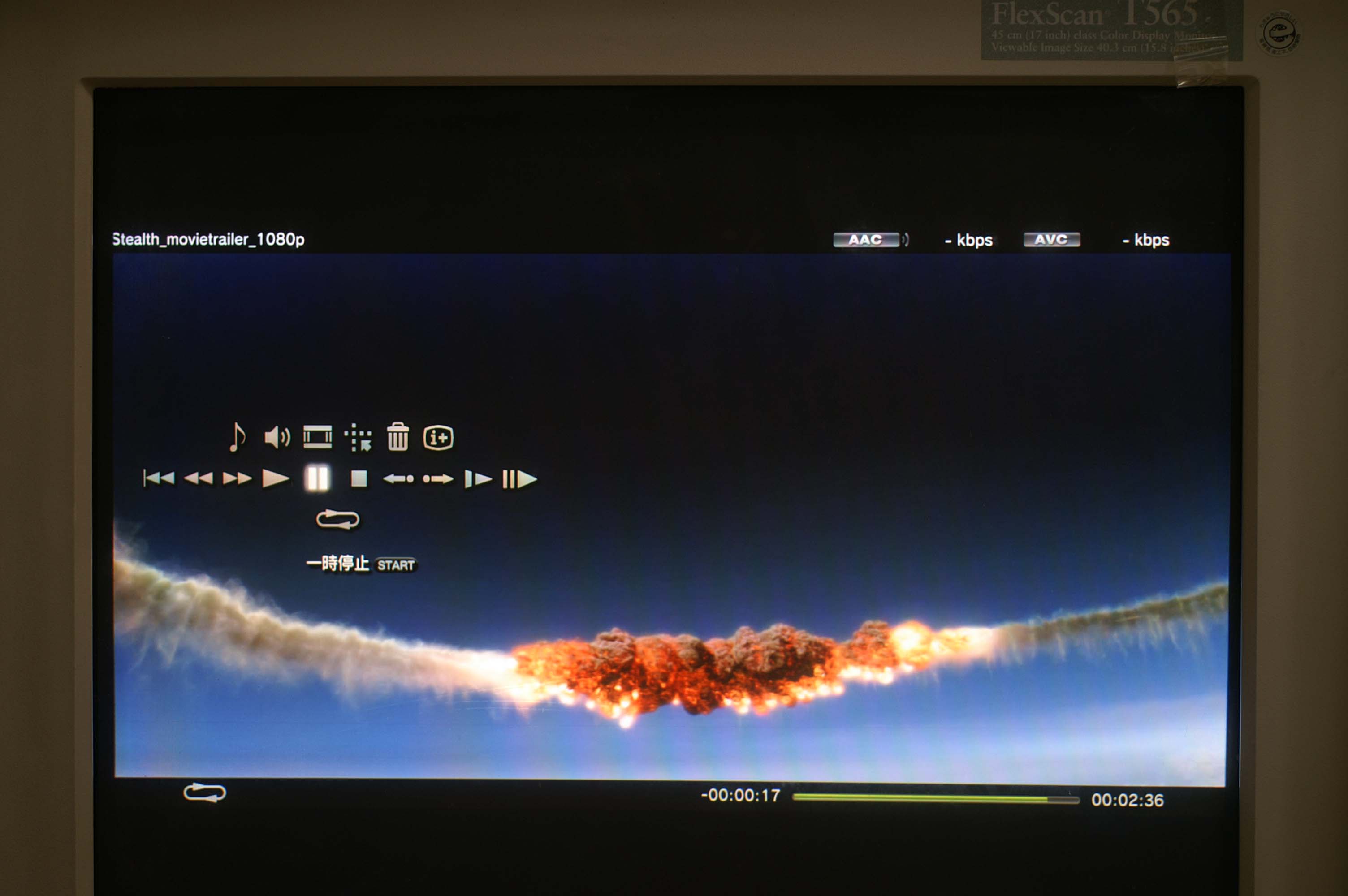

画面情報を表示させています。
一時停止で撮影しているのでレート表示がありませんね。


ステルスの予告編です。コックピットの青がいいですね。


エクスキューズ部分は上の画像からもわかるかもしれませんが、実は画像の左端が若干切れています。
たとえば、３枚目のステルスですが、画像上部にStealth_xxxxxxx_1080Pとありますが、最初の「S」が欠けています。
つまりオーバースキャンになってしまいます。
このオーバースキャン現象は申し訳ありませんが直せません。（残念、無念！）
