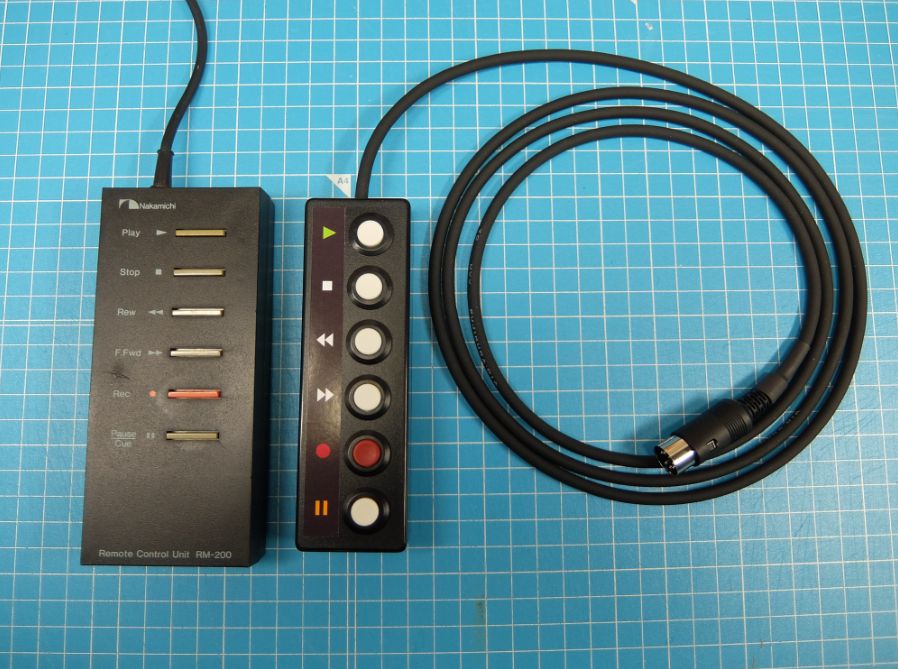

本物と２ショットです。
高さは若干小さく、幅は細身で作ってみました。
ボタン配置は同じです。
RM-200に合わせ、録音ボタンだけを赤にしました。

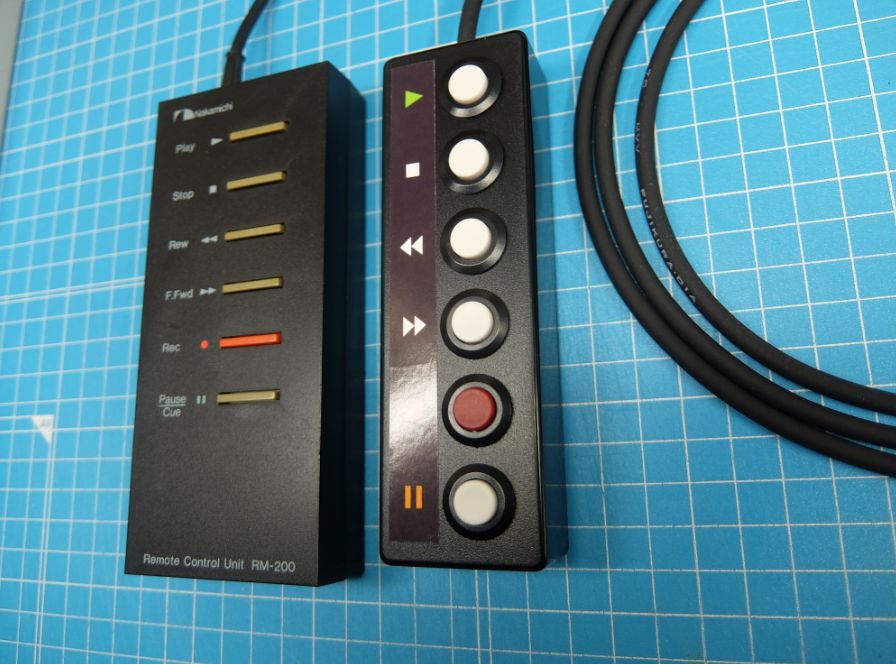

左はオリジナルのNAKAMICHI製RM-200です。
販売する商品は右のリモコンになります。

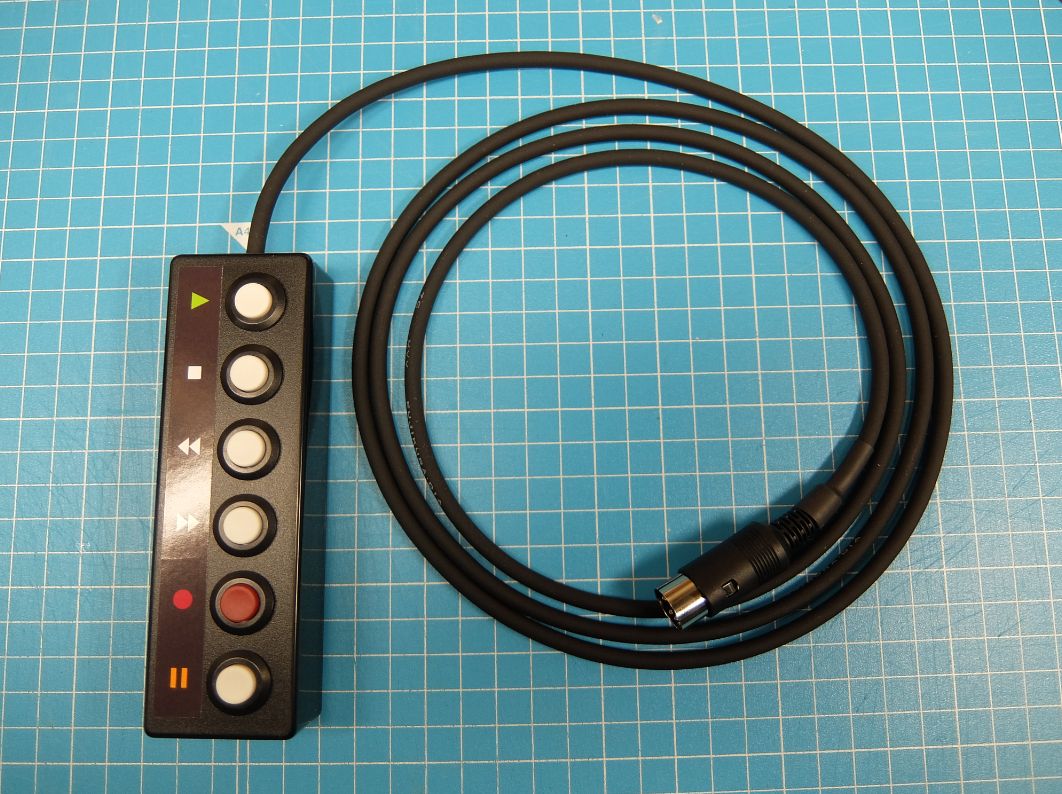

ケーブルは標準で２ｍになります。
それより長いリモコンも製作します。

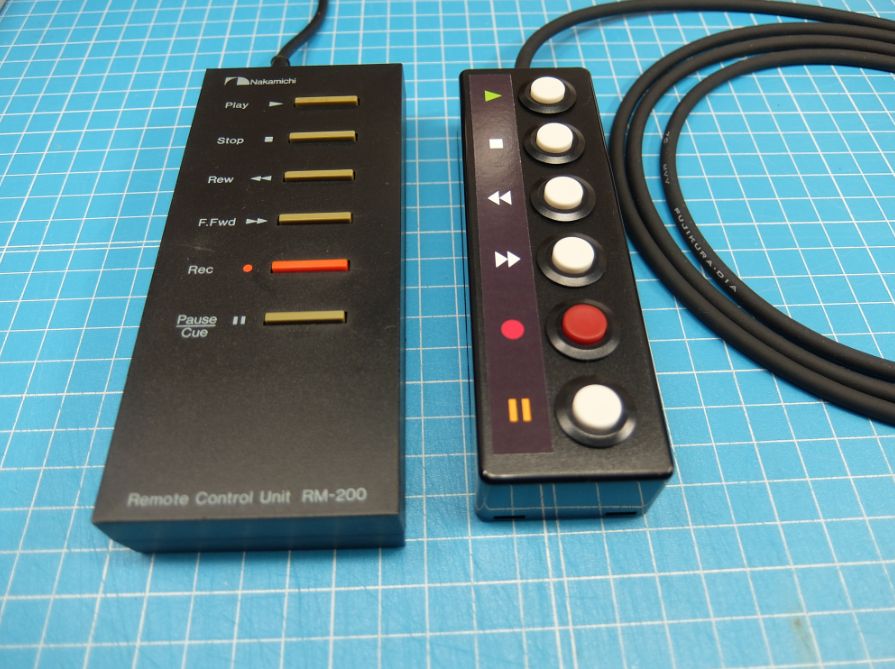

横から見てみました。


下の方から見てみました。

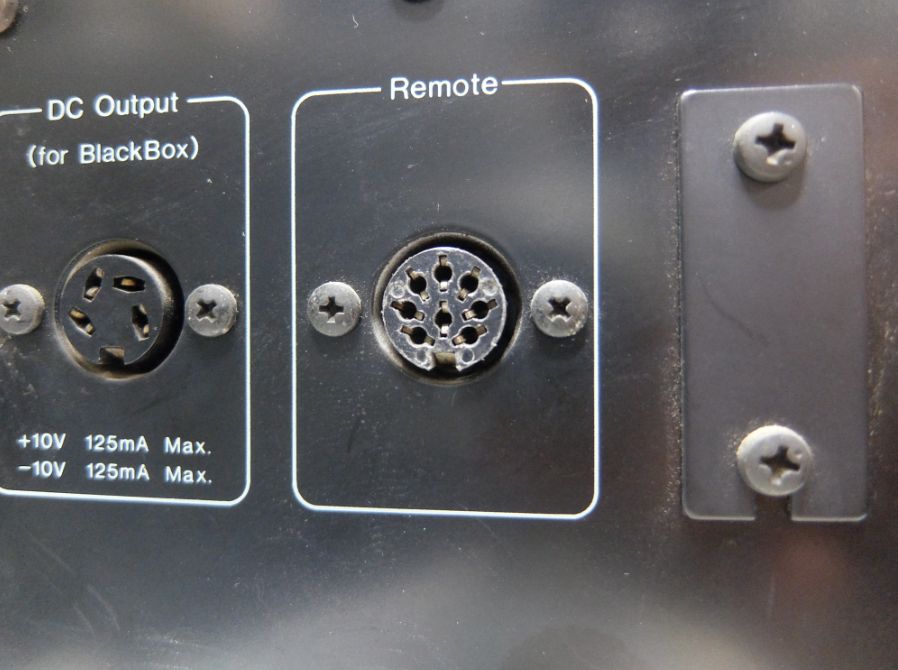

リモコンを接続する端子です。
Remoteという端子を使います。
本体の裏面にあります。

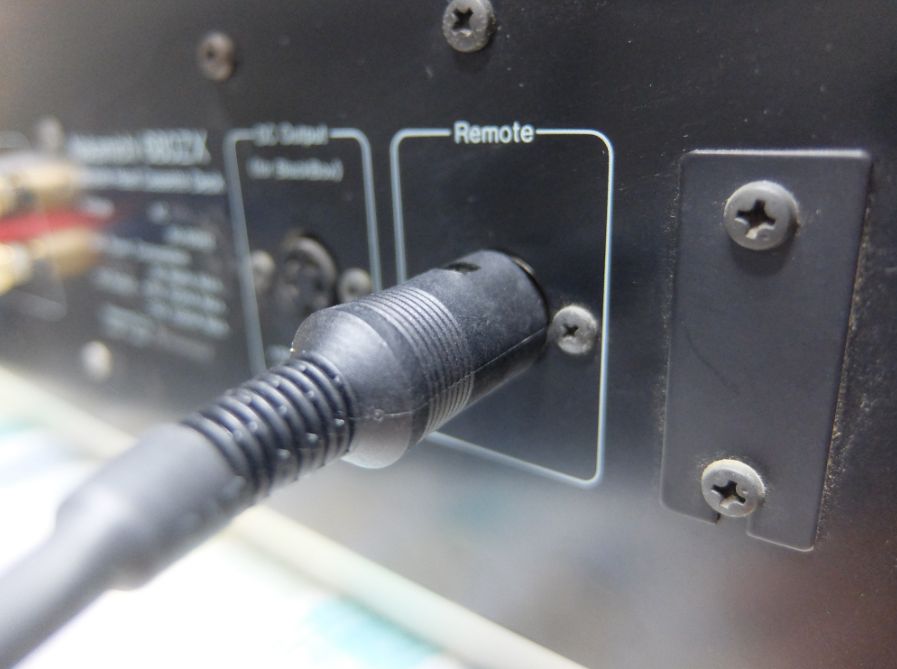

接続した様子です。



Nakamichiカセットデッキ６８０ZXなどに使えるワイヤードリモコン（領布品）に関する情報です。
まずは、製品の説明。

NakamichiのリモコンRM-200のコンパチブル品です。
RM-200と同一の操作が可能です。
ボタンはRM-200と同じく、上から再生、停止、巻き戻し、早送り、録音、一時停止の６動作です。
ワイヤードリモコンですのでカセットデッキへの接続が必要です。
カセットデッキ本体裏のRemote端子に接続します。
このため、Remoto端子がないデッキでは使えません。

ケーブルは約２ｍです。
これ以上長いケーブルが必要であれば、特注で製作します。

仕様

RM-200compatiblの対応機種について

私自身が確認した機種は680ＺＸ
RM-200が使えることになっている機種は以下の通り
700ZXL,ZX-7,ZX-9,582Z,681ZX,660ZX,680ZX,670ZX
(「オーディオの足跡」さんの情報を参考にさせていただきました)

また、回路図などからNakamichiのリモコンRM-5もRM-200と同じではないかと思っています。
RM-5で動作することになっている機種は
CR-20,CR-30,CR-40です。

他の機種でも動作する可能性がありますが、
動作する最低条件としてはこのコネクタがついていることが必要です。
