DMP-BD55,BD80などに使えるアナログ音声用入力セレクタ（領布品）に関する情報です。
まずは、機種の種類の説明。
５．１ｃｈ用と７．１ｃｈ用にそれぞれ６ｃｈ入力セレクタ、８ｃｈ入力セレクタを準備しました。
選択できる系統数、つまりDMP-BD55,BD80などを何台接続できるかに関してです。
２台の切替でＯＫという場合もあるでしょうし、もっとたくさん必要という場合もあるでしょう。
そこで、２、３、４、５系統の４種類を製作できるようにしました。
入力セレクタの筐体の大きさですが、２種類です。
Ｗ（幅）ｘＨ（高さ）ｘＤ（奥行き）は、５系統、４系統モデルが１９０ｘ８４ｘ２００ｍｍ、３系統、２系統モデルは１４９ｘ８４ｘ１７０ｍｍ。
系統数が同じであれば、６ｃｈ入力セレクタ、８ｃｈ入力セレクタで筐体の大きさに違いはありません。
６ｃｈ入力セレクタ、８ｃｈ入力セレクタの型番
| ６ｃｈ入力セレクタ | ８ｃｈ入力セレクタ | |
| ２系統 | ＣＨ６−ＳＥＬ２ | ＣＨ８−ＳＥＬ２ |
| ３系統 | ＣＨ６−ＳＥＬ３ | ＣＨ８−ＳＥＬ３ |
| ４系統 | ＣＨ６−ＳＥＬ４ | ＣＨ８−ＳＥＬ４ |
| ５系統 | ＣＨ６−ＳＥＬ５ | ＣＨ８−ＳＥＬ５ |
ＣＨ８−ＳＥＬ４で説明を加えます。

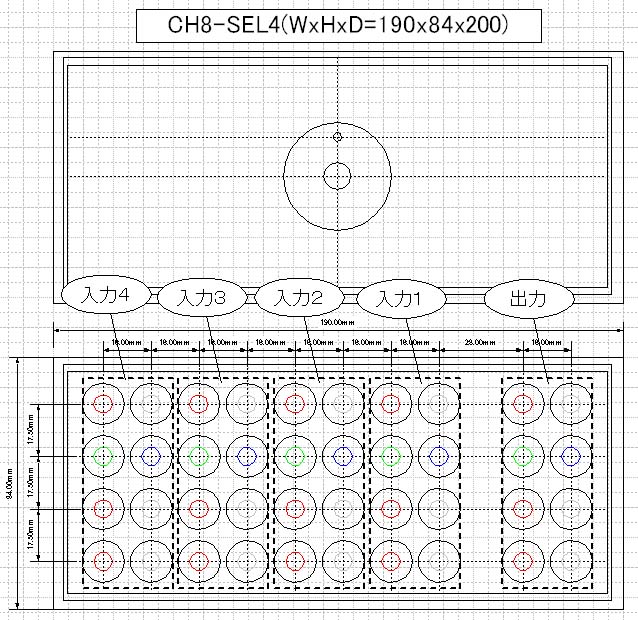

下の図はＣＨ８−ＳＥＬ４の図面です。
上は正面図、下は裏面（端子面）です。

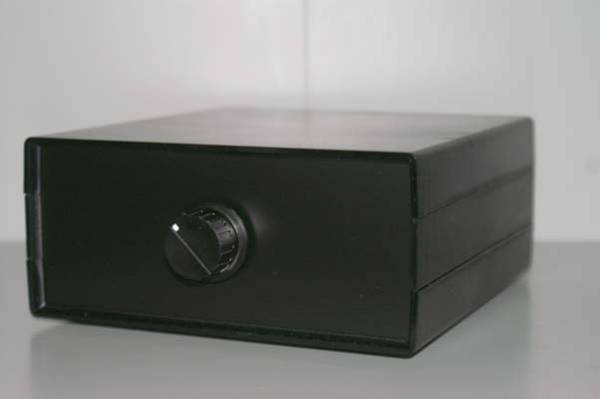

正面は、真ん中に切替つまみを配置してあります。
ロータリースイッチですので回して切り替えます。
左から入力１、入力２、入力３、入力４となります。
裏面（端子面）の説明です。
ＲＣＡ８個で１組、ひとつの機器へ接続します。
左から入力４、入力３、入力２、入力１、ちょっと離れて出力になります。
入力端子の数字が正面図と逆になっていますが、ロータリースイッチの回す向きに合わせています。
左へまわすと入力端子の数字が若くなります。
メカスイッチによる切替ですので、このセレクタに電源は不要です。
機種別の説明です。
ＣＨ８−ＳＥＬ５
８ｃｈ、５系統の入力セレクタです。
ＲＡＣ端子は千鳥配置になります。
ＣＨ８−ＳＥＬ４
８ｃｈ、４系統の入力セレクタです。
ＲＡＣ端子は格子配置になります。
ＣＨ８−ＳＥＬ３
６ｃｈ、３系統の入力セレクタです。
ＲＡＣ端子は格子配置になります。
ＣＨ８−ＳＥＬ２
６ｃｈ、２系統の入力セレクタです。
ＲＡＣ端子は格子配置になります。

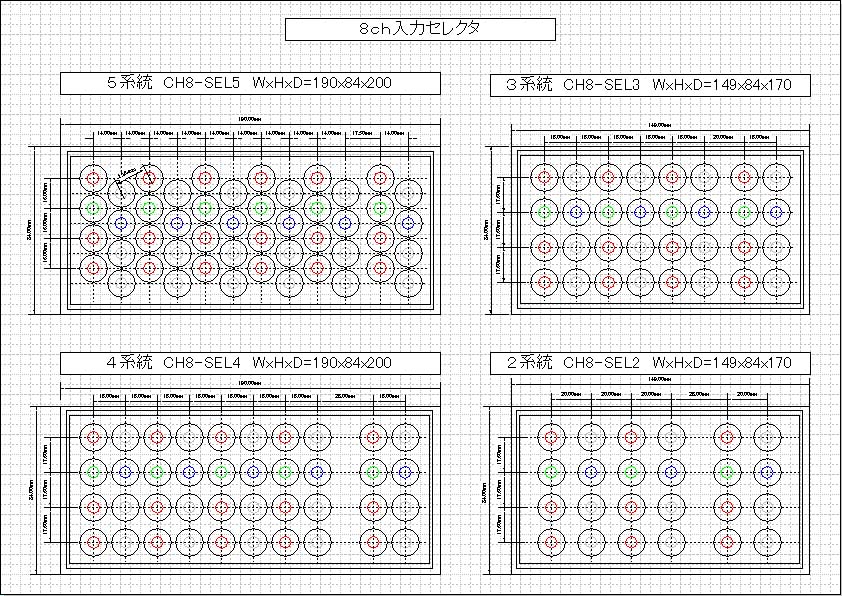

端子間隔は、下の図面で確認できます。
８CH入力セレクタ。（pdf版はここ）
ＣＨ６−ＳＥＬ５
６ｃｈ、５系統の入力セレクタです。
ＲＡＣ端子は千鳥配置になります。
ＣＨ６−ＳＥＬ４
６ｃｈ、４系統の入力セレクタです。
ＲＡＣ端子は格子配置になります。
ＣＨ６−ＳＥＬ３
６ｃｈ、３系統の入力セレクタです。
ＲＡＣ端子は格子配置になります。
ＣＨ６−ＳＥＬ２
６ｃｈ、２系統の入力セレクタです。
ＲＡＣ端子は格子配置になります。

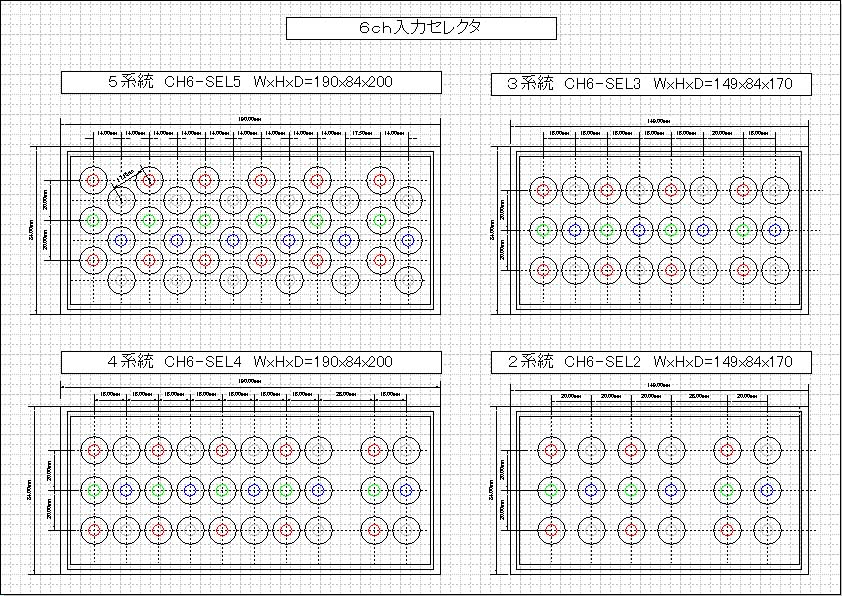

端子間隔は、下の図面で確認できます。
６CH入力セレクタ。（pdf版はここ）

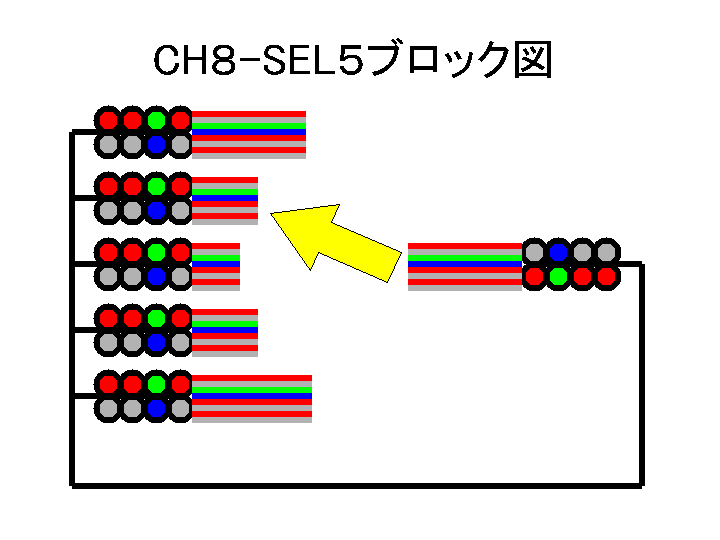

各信号線をロータリースイッチで切り替えています。
GND線は共通に接続しています。
1．料金について（2023/06/15、CH*-SEL4,5生産中止）
| 特長 | 型番 | 内容 | 旧料金 | 料金 |
| 6ch2系統入力セレクタ | CH6-SEL2 | CH6-SEL2本体 | 13,000円 | |
| 6ch2系統入力セレクタ | CH6-SEL3 | CH6-SEL3本体 | 15,000円 | |
| 6ch2系統入力セレクタ | CH6-SEL4 | CH6-SEL4本体 | ||
| 6ch2系統入力セレクタ | CH6-SEL5 | CH6-SEL5本体 | ||
| 8ch2系統入力セレクタ | CH8-SEL2 | CH8-SEL2本体 | 16,500円 | |
| 8ch3系統入力セレクタ | CH8-SEL3 | CH8-SEL3本体 | 19,000円 | |
| 8ch4系統入力セレクタ | CH8-SEL4 | CH8-SEL4本体 | ||
| 8ch5系統入力セレクタ | CH8-SEL5 | CH8-SEL5本体 |
これに、送料がかかります。
クロネコヤマト大阪から８０サイズで発送します。
また、代引きも可能です
詳しくはお問い合わせください。
領布品の名前（CH8-SEL5など）、数量、ご自分のお名前、郵便番号、
住所、電話番号を記入の上ここへメールしてください。
領布品に変更、改造を希望されるかたは、注文前に問い合わせをお願いします。
2023/06/15：CH*-SEL4,5生産中止とさせていただきます。
CH*-SEL2,3ご希望の方はメールください。
| CH6-SEL2のお申し込み | 13,000円 | |
| CH6-SEL3のお申し込み | 15,000円 | |
| CH6-SEL4のお申し込み | ||
| CH6-SEL5のお申し込み | ||
| CH8-SEL2のお申し込み | 16,500円 | |
| CH8-SEL3のお申し込み | 19,000円 | |
| CH8-SEL4のお申し込み | ||
| CH8-SEL5のお申し込み |
RCA端子の色で滋賀、赤と白の２色です。
金メッキへの変更はできません。
注意：海外への発送は行いません
Note:Will Not Ship Outside of Japan.
最近スパムメールが多数送られてきます。
スパムと区別して確実に受信できるようにするため、
メールのタイトルは変更しないようお願いします
３．納期について
注文を受けてから製作しますので約2-3週間かかります。
また、部品の在庫状況により変動する可能性がありますが、
注文メールへの返信で納期のご連絡をさせていただきます。
４．返品について
領布品が動作しない場合、到着後３日以内に連絡ください。
交換など対応いたします。
ただし、次の場合は返品できませんのでご注意ください。
・分解、改造などの加工を行った場合
・使い方を誤ったことが原因で故障した場合。
５．修理について
「領布品の修理について」のページを参照ください
この領布品は個人が趣味の延長で作ったものをお分けするものです。
そのため、この領布品が原因でほかの機械を故障させた場合、
この領布品が原因で火災などを引き起こした場合
などの補償はいたしかねます。
お申し込みの際は、上記に関し同意されたものとみなします。
領布品に変更、改造を希望されるかたは、注文前に問い合わせをお願いします。
ご不明な点は何なりと問い合わせでください。
最近スパムメールが多数送られてきます。
スパムと区別して確実に受信できるようにするため、
メールのタイトルは変更しないようお願いします
CH8-SEL2を１年半前に購入いただいた方から感想が届きました。
１年半の長期使用後の感想は初めていただきました。
ご紹介させていただきます。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
ご無沙汰しております。
2011年の11月にCH8-SEL2を購入させて頂きまして、2013年3月現在も無事活躍しております。
引越しの準備をしていたところ、どうも感想を送っていないことに気が付きまして、遅くなりましたが感想をお送り致します。
システムは以下の通りで、２入力１出力で使用しています。
【Esoteric SA-60】or 【OPPO BDP-93 Nuforce Edition 】→【CH8-SEL2】 →
【SONY TA-DA5700ES】→【スピーカー】
わざわざアナログ出力しているのは、音質の為です。
ですので、このCH8ーSEL２をプレイヤーとアンプの間に入れても、音質が劣化しないのが非常に嬉しいです。
また作りもしっかりしており、スイッチもしっかりしていて、きちっとカチッと１年半問題なく動いております。
その他外観含め、買った当初と変わりはなく、非常に良い製品であると思います。
どうもありがとうございました
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
マルチチャンネルセレクタ「CH8-SEL2」を導入のユーザー様から、感想が届きました。
出力ボリュームつきのユニバーサルプレーヤーとパワーアンプを直結する用途にお使いのようです。
それでは、掲載させていただきます
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
> 昨日届きまして、現在テスト接続中です。
> 新しく導入したユニバーサルプレイヤーがボリューム調整ができるため、
> パワーアンプへのダイレクト接続を行うために、マルチチャンネルのセレクタ
> CH8-SEL2を使います。
> 直結と同様のクオリティで満足しております。
> ラインケーブルの色がそのまま出るので、ケーブル選びがこれから楽しみです。
> ありがとうございました。
マルチチャンネルセレクタ「CH8-SEL2」を導入のS様より使用レポートが届きました。
AVプリアンプのアナログ出力と、BDプレーヤーのアナログ出力の切り替えにご使用ということです。
S様、どうも、ありがとうございました。
それでは、掲載させていただきます。
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
まず今回CH8-SEL2導入の目的は、AVプリのアナログマルチ出力とBDプレーヤアナログマルチ出力の切り替えのため導入しました。
当方の環境は以下の通りです。
1.BDP LX-91 →（HDMI） INTEGRA DHC9.9 → CH8-SEL2 →AMP
2.BDP LX-91 →（デジタル/アナログ） EAD Signature8 → CH8-SEL2 →AMP
1と2の切り替えを行うものです。もともとEADにHDMIがないことから、INTEGRAを導入したんですが、
どうにもEADの方が音が良いので最初はケーブルをつなぎ変えていたですがこれが面倒くさい！
ということでアナログマルチの切り替え器を導入しました。
まず音の方ですが、私の耳ではセレクタの有無で違いはわかりません。
使いやすく非常に良い製品と思います。メーカ品にて、この手の製品が全くないので本当に助かりました。
ケーブルの接続も、それなりにピッチが取ってあり接続がやりにくいという事はありませんでした。
どなたかが感想で書かれていましたが、製品重量が軽いのでケーブルを接続すると本体が浮いてしまうので私も天板に鉛の板を載せて使用しています。
ロータリスイッチの使用感も快適で全く不安を感じません。
総論として、私の使用環境ではJUST MATCHのセレクタで非常に満足しております。良い製品をありがとうございました。
マルチチャンネルセレクタ「CH6-SEL2」をお使いの大阪府にお住まいのかたより感想が届きましたので掲載いたします。
用途としては、Integra RDC7.1のアナログマルチ入力端子に２系統の５．１ｃｈを接続するためにお使いです。
２系統の５．１ｃｈはMARANZ SA-12S1とOPPO BDP-83SE Nuforce Editionです。
それでは、どうぞ！！
*********************************************************************************************
早々の御製作、ご発送有難うございました。
到着を楽しみにしておりましたので、到着したその日に接続、以後マルチを中心に聴いております。
拙宅のマルチ再生環境は
1) MARANZ SA-12S1←CHIKUMA EMV-15DC ←MIT Z center←MIT Zcord1←FIM model880
2) OPPO BDP-83SE Nuforce Edition←根岸通信 ZAC1←根岸通信 ZTP4me←CSE TX1000
↓ ZAOLLA,CHIKUMA,Hina
INTEGRA RDC 7.1（マルチ アナログ）
↓CHIKUMA,Van Den Hul,hina
{Front} Mark Levinson 326S(SSP) → MCHINTOSH 2102→Exclusive 2402＋MURATA ES103A
{Center} AUDIO SPACE AS-6M x 2 →B&W 805 x 2
{Surround} TRIODE TRV-M300SE → SONUS FABER Grand Piano Home
{Back} TRIODE TRV-M300SE → AUDIO PRO IMAGE 40
でSACD,DVD VideoマルチはMARANZ SA-12S1で、DVD audio,Blu-RayマルチはOPPO BDP-83SE Nuforce Editionで聴いています。
しかし、Integra RDC7.1のアナログマルチ入力端子は1系統しか無く、仕方くMARANZ SA-12S1はアナログ接続で、
OPPO BDP-83SE Nuforce Editionはデジタル出力でマルチ再生をしていましたが、
OPPOの機器はNuforce Editionですのでアナログ出力で初めてその性能を生かせるがゆえに
5.1chマルチチャンネルセレクターがどうしても欲しくなり、検索エンジンで検索するに貴サイトにたどり着き、早速オーダーした経緯です。
なにしろ今まではマルチチャンネルセレクターなる製品が見当たらず、自作せざるを得ないかなと思っていたので非常に助かりました。
使用しての感想ですが、まず驚いたのはその軽さです。値段が値段であるがゆえにプ
ステックの箱は仕方の無い事だと思いますが、あまりにも軽すぎるのではないかと思ってしまいました。
出来れば箱をネジ式にして開けられる様にして頂ければ中に錘りを入れて重量化がはかれるのにと思いました。
現在は、鉛インゴットを二つ箱の上に載せています。
音質に関してはこのセレクターの有無で殆どその劣化を認めませんね。これは非常に有り難い事です。
6chのセレクターですので端子間が20mmと広く、太めのRCA端子も接続出来ました。
また、機械式SWで、電源が不要と言う所も有り難いですね。
使用してみて本当にC/Pの高い製品だと感じております。
今回は本当に良い製品を有難うございました。
