2台のアンプと2台のプレーヤーの相互接続を可能にする
マトリクス・マルチチャンネルセレクタ
6ch(5.1ch)用と8ch(7.1ch)用があります
2015/07/16 製造中止しました

AVアンプのアナログ音声入力端子を増やす姉妹機
マルチチャンネルセレクタ
5.1ch用、7.1ch用があります



既発売のCH-SELシリーズは、アナログのマルチチャンネル音声を扱います。
AVアンプの5.1ch(7.1ch)アナログ入力端子を複数の機器と接続する際に用います。
例えば、AVアンプ1台にSACDプレーヤーと、BDプレーヤーという組み合わせになります。

それに対し、今回の新製品CH-SELXシリーズは複数のアンプと複数の機器を接続する際に用います。
例えば、AVアンプ2台にSACDプレーヤーと、BDプレーヤーという組み合わせになります。

AVアンプ2台とマルチチャンネル音声出力端子を持つプレーヤーを2台を接続する際、
相互の切替を可能にするセレクタです。
AVアンプ(A)とAVアンプ(B)とSACDプレーヤー(C)とBDプレーヤー(D)を接続すると、
AとC、AとD、BとC、BとDという組み合わせの切替が可能です。
ただし、AとC、BとDなどの組み合わせによる同時使用はできません。
あくまでも、音を出せるのは選択した1つの組み合わせのみです。

SACDプレーヤー用に6chモデル(5.1ch)とBDプレーヤー用に8chモデル(7.1ch)を用意しました。

まずは、機種の種類の説明。
5.1ch用と7.1ch用にそれぞれ6ch用セレクタと8ch用セレクタを準備しました。
選択できる系統数については、つまりDMP-BD55,BD80などを何台接続できるかに関してです。
2台接続できる場合は2系統、3台接続できる場合は3系統ということになります。
この系統数が入力側と出力側にあるので、例えば入力2系統、出力3系統の場合2x3系統と表現することにします。
本機種は入力出力に方向性がありませんので、入力2系統、出力3系統の場合2x3系統の機種の場合
入力3系統、出力2系統として使用することが可能です。

セレクタの筐体の大きさですが、2種類です。
W(幅)xH(高さ)xD(奥行き)は、2x2系統モデルが190x84x200mm、
2x3系統、2x4系統、3x3系統モデルは149x84x170mm。
系統数が同じであれば、6chセレクタ、8chセレクタで筐体の大きさに違いはありません。

6chマトリクスセレクタ、8chマトリクスセレクタの型番

6chマトリクスセレクタ 8chマトリクスセレクタ
2x2系統 CH6−SEL2x2 CH8−SEL2x2
2x3系統 CH6−SEL2x3 CH8−SEL2x3
2x4系統 CH6−SEL2x4 CH8−SEL2x4
3x3系統 CH6−SEL3x3 CH8−SEL3x3


CH6−SEL2x2で説明を加えます。

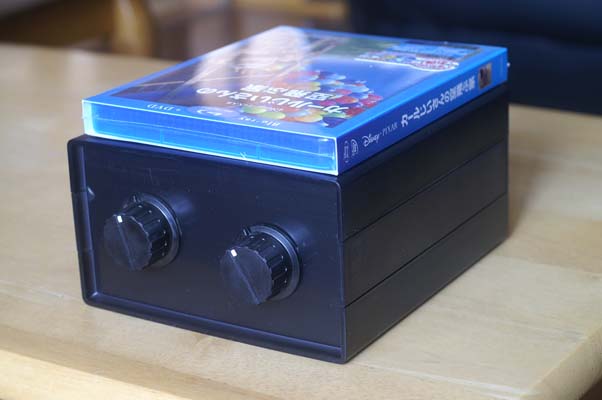

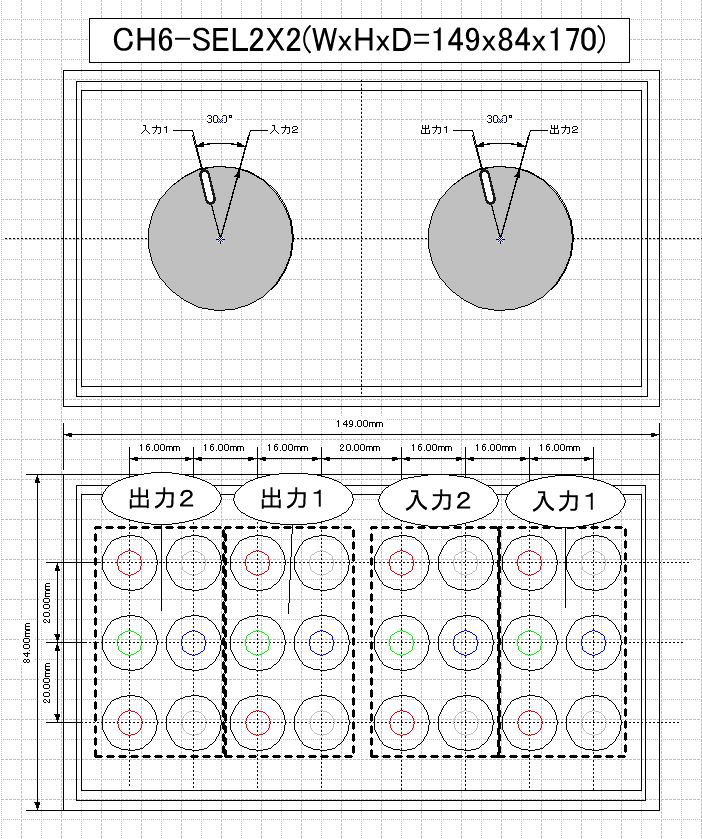

下の図はCH6−SEL2x2の図面です。
上は正面図、下は裏面(端子面)です。

正面は、左右2箇所に切替つまみを配置してあります。
ロータリースイッチですので回して切り替えます。
左のスイッチは入力1、入力2、右のスイッチは出力1、出力2となります。
左のスイッチで入力機器を選択します。
上の例で言うとSACDプレーヤー(C)とBDプレーヤー(D)を選択することになります。
右のスイッチで出力機器を選択します。
上の例で言うと、AVアンプ(A)とAVアンプ(B)を選択することになります。
入力、出力は便宜上つけている名前で、入出力は逆でも問題ありません。

裏面(端子面)の説明です。
RCA6個で1組、ひとつの機器へ接続します。
左から出力2、出力1、ちょっと離れて入力2、入力1になります。
入力端子の数字が正面図と逆になっていますが、正面にあるロータリースイッチの回す向きに合わせています。
左へまわすと入力端子の数字が若くなります。
メカスイッチによる切替ですので、このセレクタに電源は不要です。



機種別の説明です。


CH8−SEL3X3
8ch、3X3系統のマトリクスセレクタです。
RAC端子は千鳥配置になります。

CH8−SEL2X4
8ch、2X4系統のマトリクスセレクタです。
RAC端子は千鳥配置になります。

CH8−SEL2X3
8ch、2X3系統のマトリクスセレクタです。
RAC端子は格子配置になります。

CH8−SEL2X2
8ch、2X2系統のマトリクスセレクタです。
RAC端子は格子配置になります。

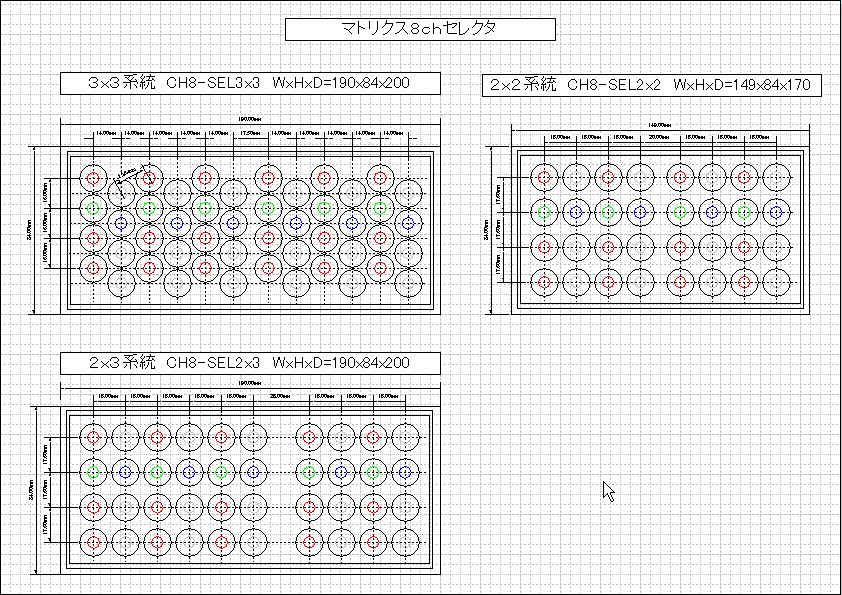

端子間隔は、下の図面で確認できます。
(CH8-SEL2X4の図はありません。CH8-SEL3X3とほぼ同じです)

8CHマトリクスセレクタ。(pdf版はここ


CH6−SEL3X3
6ch、3X3系統のマトリクスセレクタです。
RAC端子は千鳥配置になります。

CH6−SEL2X4
6ch、2X4系統のマトリクスセレクタです。
RAC端子は千鳥配置になります。

CH6−SEL2X3
6ch、2X3系統のマトリクスセレクタです。
RAC端子は格子配置になります。

CH6−SEL2X2
6ch、2X2系統のマトリクスセレクタです。
RAC端子は格子配置になります。

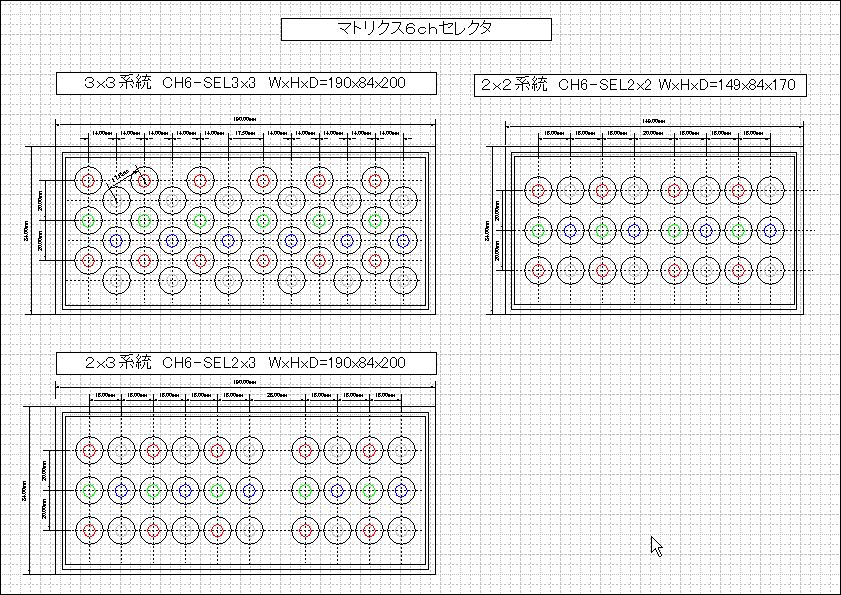

端子間隔は、下の図面で確認できます。
(CH6-SEL2X4の図はありません。CH6-SEL3X3とほぼ同じです)

6CHマトリクスセレクタ。(pdf版はここ

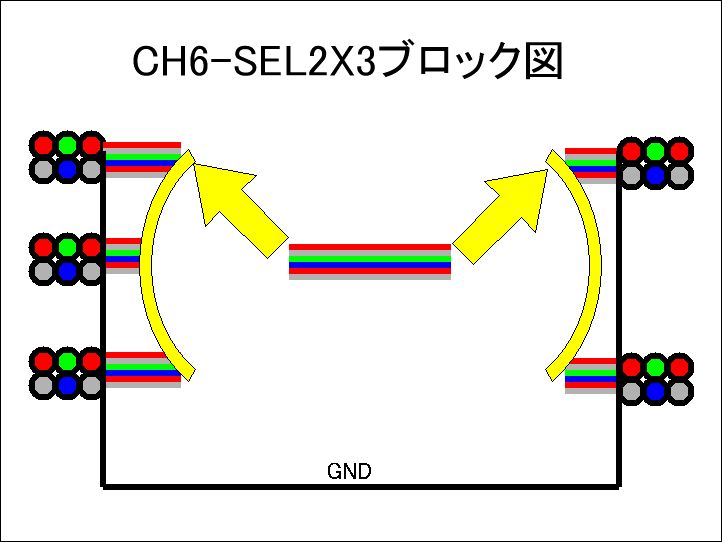

CH6-SEL2X3のブロック図です。
各信号線をロータリースイッチで切り替えています。
GND線は共通に接続しています。
領布について

1.料金について(2015/07/16製造中止しました)
特長 型番 内容 料金
6ch2X2系統マトリクスセレクタ CH6-SEL2X2 CH6-SEL2X2本体 15,000円
6ch2X3系統マトリクスセレクタ CH6-SEL2X3 CH6-SEL2X3本体 17,000円
6ch2X4系統マトリクスセレクタ CH6-SEL2X4 CH6-SEL2X4本体 19,000円
6ch3X3系統マトリクスセレクタ CH6-SEL3X3 CH6-SEL3X3本体 19,000円
8ch2X2系統マトリクスセレクタ CH8-SEL2X2 CH8-SEL2X2本体 19,000円
8ch2X3系統マトリクスセレクタ CH8-SEL2X3 CH8-SEL2x3本体 21,500円
8ch2X4系統マトリクスセレクタ CH8-SEL2X4 CH8-SEL2X4本体 24,000円
8ch3X3系統マトリクスセレクタ CH8-SEL3X3 CH8-SEL3X3本体 24,000円


これに、送料がかかります。(クロネコヤマト宅急便)
 北海道
北東北
南東北
関 東
信 越
中 部
北 陸
関 西
九 州
四 国
中 国

青森県
宮城県
茨城県
新潟県
静岡県
富山県
大阪府
福岡県
香川県
岡山県

秋田県
山形県
栃木県
長野県
愛知県
石川県
京都府
佐賀県
徳島県
広島県

岩手県
福島県
群馬県

三重県
福井県
滋賀県
長崎県
愛媛県
山口県



埼玉県

岐阜県

奈良県
熊本県
高知県
鳥取県



千葉県



和歌山県
大分県

島根県



神奈川県



兵庫県
宮崎県





東京都




鹿児島県



山梨県

1728
1296
1188
1080
1080
972
972
972
1080
1080
972
沖縄:1836円

2.注文について(2015/07/16製造中止しました)



領布品の名前(CH6-SEL2X2など)、数量、ご自分のお名前、郵便番号、
住所、電話番号を記入の上ここへメールしてください。

8chモデルは準備が整いしだい、注文を受け付けさせていただきます。

CH6-SEL2X2のお申し込み 15,000円 製造中止
CH6-SEL2X3のお申し込み 17,000円 製造中止
CH6-SEL2X4のお申し込み 19,000円 製造中止
CH6-SEL3X3のお申し込み 19,000円 製造中止
CH8-SEL2X2のお申し込み 19,000円 製造中止
CH8-SEL2X3のお申し込み 21,500円 製造中止
CH8-SEL2X4のお申し込み 24,000円 製造中止
CH8-SEL3X3のお申し込み 24,000円 製造中止

RCA金メッキへの変更、変更一個につき200円。
CH6-SEL2X2を全ての端子を金メッキにする場合
RCA端子が24個ですので200円x24=4800円かかります。
ただし、金メッキ端子は入手できない場合があります。(購入先の在庫切れ)
注文ごとに、確認させていただきます。
また、色が変更になる場合があります。(ご相談させていただきます)
この点、ご了承ください。
金メッキへの変更は部品の入手ができなくなったため中止いたします(2010/08/13追記)。
金メッキへの変更は部品の入手ができるようになりましたので再開いたします。(2011/06/12追記)。
金メッキ部品ですが、青色が入手できなくなりましたので黄色または黒色で代用いたします。
緑色も入手できなくなる方向ですので、同じように黄色または黒色で代用いたします。(2011/12/29追記)。

注意:海外への発送は行いません
Note:Will Not Ship Outside of Japan.


最近スパムメールが多数送られてきます。
スパムと区別して確実に受信できるようにするため、
メールのタイトルは変更しないようお願いします

発送の準備ができ次第、メールで連絡を差し上げますので料金を振り込んでください。(銀行振込)
代引きをご希望の方には、ゆうパックでの代引きにも対応しますので、
その場合にはお申し込みのメールにて「ゆうパックでの代引き希望」と明記しておいてください。
(この場合の送料は上記と異なります。また、代引き手数料がかかります)

クロネコヤマトの代引きにも対応しました。
その場合にはお申し込みのメールにて「クロネコでの代引き希望」と明記しておいてください。
【代金引換手数料】

代金引換額に応じて1件あたり下記のサービス手数料を申し受けます。
代金引換額 サービス手数料(税込み)
1万円未満
324円(本体価格300円、消費税等24円)
1万円以上〜3万円未満 432円(本体価格400円、消費税等32円)
3万円以上〜10万円未満 648円(本体価格600円、消費税等48円)
10万円以上〜30万円まで 1,080円(本体価格1,000円、消費税等80円)
2014/04/01よりサービス手数料の消費税が8%になりました。

3.納期について
注文を受けてから製作しますので約2-3週間かかります。
また、部品の在庫状況により変動する可能性がありますが、
注文メールへの返信で納期のご連絡をさせていただきます。


4.返品について
領布品が動作しない場合、到着後3日以内に連絡ください。
交換など対応いたします。

ただし、次の場合は返品できませんのでご注意ください。
・分解、改造などの加工を行った場合
・使い方を誤ったことが原因で故障した場合。

5.修理について
「領布品の修理について」のページを参照ください


この領布品は個人が趣味の延長で作ったものをお分けするものです。
そのため、この領布品が原因でほかの機械を故障させた場合、
この領布品が原因で火災などを引き起こした場合
などの補償はいたしかねます。


お申し込みの際は、上記に関し同意されたものとみなします。
